Utilize essa página para definir as opções para exportar o eletrodo.
Exportação Winstat Ativa — Se isso for exibido, indica que a interface Winstat está habilitada.
- Selecione para o que você deseja Exportar:
- PowerMill — Selecione essa opção para exportar um arquivo .trode. Além disso, o eletrodo e a superfície de preenchimento, se criada, são exportados em arquivos .dgk.
Se você exportar um eletrodo que inclua uma figura de relevo, um arquivo .dmt será criado para a figura de relevo no eletrodo.
Outros detalhes do eletrodo (por exemplo, o material e suportes) são exportados para um arquivo XML.

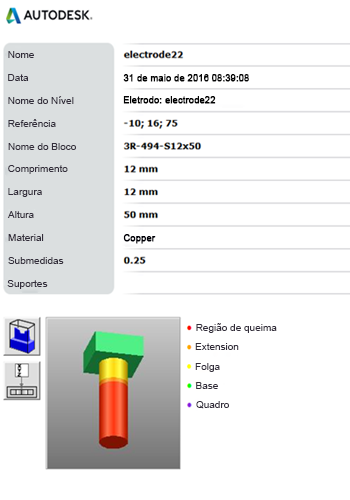

Detalhes do eletrodo também são armazenados em arquivos .htmle .csv. Uma imagem do eletrodo é armazenada em um arquivo.jpg e exibida no arquivo html que é automaticamente exibido no painel lateral. Exibe o eletrodo em sombreamento de área de queima com um código de cores à direita da imagem. Todos os arquivo são nomeados utilizando o nome do eletrodo.
- Outro programa CAM — Selecione essa opção para exportar para um programa CAM diferente do PowerMill.
- Não exportar — Dados não são exportados.
- PowerMill — Selecione essa opção para exportar um arquivo .trode. Além disso, o eletrodo e a superfície de preenchimento, se criada, são exportados em arquivos .dgk.
- Utilize as opções na seção Incluir para especificar as informações de exportação:
- Selecione Arquivos transfer. de dados EDM para exportar os arquivos de setup EDM necessários para usinar o eletrodo. Essa opção está selecionada por padrão.
- Clique no botão de reticências

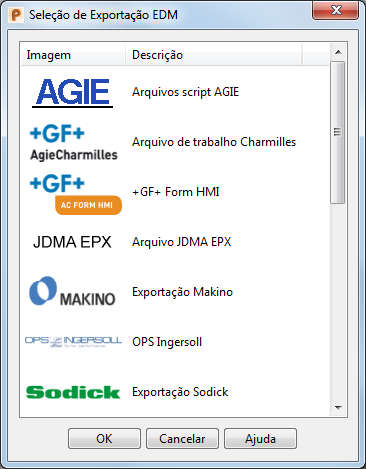

para exibir o diálogo Seleção de Exportação EDM.
Você pode exportar:
Arquivos script AGIE
Arquivo de trabalho Charmilles
+GF+_Form_HMI
Arquivo JDMA EPX
Exportação Makino
OPS Ingersoll
Exportação Sodick
Zimmer & Kreim
Formato Mitsubishi EPX
Formato Mitsubishi NC (ESPER)
Exeron
ONA
Formato de inspeção CERTA QMeasure
Nota: O formato de inspeção CERTA QMeasure também pode ser utilizado para produzir scripts predefinidos CERTA. - Selecione a opção desejada. Além das opções mostradas acima, o diálogo pode incluir:
- Script personalizado — Scripts definidos pelo usuário são incluídos utilizando essa opção.
Dica: Scripts ONA EDM podem ser produzidos em dois estilos, automação e clássico. O PowerShape utiliza o estilo de automação por padrão, mas você pode produzir o formato de script de estilo clássico editando o arquivo de configuração ona_export.con na árvore de eletrodo.
- OPS + MultiProg — Isso é o mesmo que exportação OPS-Ingersoll mas inicializa MultiProg (caso instalado) após exportar os dados.
- Script personalizado — Scripts definidos pelo usuário são incluídos utilizando essa opção.
- Selecione Pontos de inspeção para o PowerInspect para selecionar pontos de inspeção. A opção está selecionada por padrão.
- Clique no botão de reticências para exibir o diálogo Pontos de Inspeção.
Selecione os pontos de inspeção e insira o Diâmetro do apalpador.
Esses pontos de inspeção são exportados como arquivos .pts compatíveis com o PowerInspect que são incluídos no arquivo .trode.
Dica: Você pode editar pontos de inspeção em um eletrodo existente clicando em Pontos de Inspeção no diálogo Editar Eletrodo para exibir o diálogo Pontos de Inspeção. - Selecione Gerar planilha de sumário para exportar um arquivo de planilha contendo os detalhes de todos os eletrodos no modelo. Ao criar o último eletrodo ou cópia de eletrodo, selecione essa opção.
- Selecione o Formato do arquivo de saída.
- Clique no botão de reticências
- Insira um caminho de Diretório para o qual Exportar, ou clique no botão Explorar para navegar para a pasta desejada. Os dados de exportação são enviados para esse diretório.
Nota: Você somente pode exportar para diretórios nos drives locais e instalados.
- Clique em Finalizar para finalizar a página Opções de Exportação. A base do eletrodo é automaticamente trimada para evitar colisões e o eletrodo é criado como um símbolo e inserido no nível necessário. Uma vez criado o eletrodo, o assistente pergunta se você deseja criar outro eletrodo utilizando o assistente.
Além disso:
- Um novo plano de trabalho também é criado com o mesmo nome que o eletrodo. Esse plano de trabalho é para propósitos de usinagem.
- Se a opção Gerar Planilha de Sumário estiver selecionada, clicar em Finalizar criará dois arquivos:
electrode_summary.csv
electrode_summary.html
- Se o eletrodo for exportado, o arquivo html contendo detalhes sobre o eletrodo será exibido na janela de navegação.
- Se o eletrodo não for o esperado, consulte Dicas para a criação de eletrodos e tente criá-lo novamente.
