Caixa de diálogo Primitivo — Guia Dimensões

Utilize a guia Dimensões para editar as dimensões de um primitivo. As dimensões disponíveis para edição variam de acordo com o tipo de primitivo selecionado. Por exemplo, a caixa de diálogo mostrada abaixo é para um bloco primitivo:

Nome — Edite o nome do primitivo selecionado.

Especifique as dimensões do primitivo selecionado:

• Plano — Especifique a Largura (X) e o Comprimento (Y).

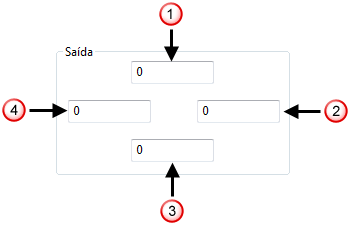

• Bloco — Especifique o Comprimento (X), a Largura (Y) e a Altura (Z). Também é possível aplicar ângulos de Saída aos quatro lados do bloco. Insira ângulos de saída para os lados a seguir, ao observar pelo eixo Z:



  — Superior

  — Direita

  — Base

  — Esquerda

  Você também pode especificar os ângulos de saída utilizando as alças de arraste exibidas no centro de cada aresta superior do bloco.

• Cilindro — Especifique o Raio ou o Diâmetro selecionando na lista suspensa. Você também pode especificar o Comprimento.
• Os Cones primitivos são editados da seguinte forma:
  1. Selecione uma das opções na lista suspensa.



     Sua seleção determina as outras opções disponíveis no diálogo. Também afeta as dimensões que podem ser alteradas utilizando edição gráfica.

  2. Edite os parâmetros disponíveis. Incluem o Raio Superior, o Raio Base e o Ângulo.
  3. Insira o Comprimento do cone.
• Esfera — Especifique o Raio ou o Diâmetro selecionando na lista suspensa.
• Toro — Especifique o Raio Maior e o Raio Menor.
• Mola — Consulte o diálogo Molahttp://beehive.autodesk.com/community/service/rest/cloudhelp/resource/cloudhelpchannel/guidcrossbook/jsonp?v=2018&p=PWRS&l=PTB&guid=42306.

OK — Aceita as alterações e fecha a caixa de diálogo.

Nota: Você também pode utilizar essa caixa de diálogo para editar vários primitivos.
