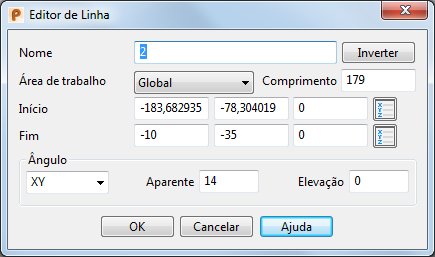

Diálogo Editor de Linha

Utilize esse diálogo para editar uma linha.

Dica: Altere a seleção de linha quando o diálogo é exibido clicando numa linha diferente. Edite a linha recém selecionada da maneira usual.

Nota: O diálogo Editor de Linha também é utilizado para editar linhas múltiplas, com algumas diferenças.

Nome — Exibe o nome da linha selecionada. Você também pode utilizar para editar o nome.

Inverter — Clique nesse botão para inverter a linha de forma que as coordenadas iniciais se tornem as finais e as coordenadas finais se tornem as iniciais.

Área de trabalho — Permite editar a linha no espaço de trabalho absoluto, do plano de trabalho ou relativo.

Nota: O espaço de trabalho relativo tem sua origem no início da linha e seus eixos se alinham com o espaço de trabalho atual.

Comprimento — Insira o comprimento da linha. Se você editar o comprimento existente, a extremidade da linha é movida para aumentar ou diminuir o comprimento.

Início — Edita as coordenadas iniciais da linha.

Fim — Edita as coordenadas finais da linha.

Ângulo — O ângulo da linha é definido em termos de ângulos aparente e de elevação no plano selecionado.

— Utilize o seletor de plano para alterar o plano selecionado.

Aparente — O ângulo aparente é medido entre a projeção da linha no plano selecionado e um eixo do plano . O eixo utilizado é o eixo X se o plano selecionado for o XY, Y se for o YZ e Z se for o ZX.

Elevação — O ângulo de elevação é medido entre a linha e a projeção da linha no plano selecionado .

OK — Salva as alterações e fecha a caixa de diálogo.

Cancelar — Fecha a caixa de diálogo sem salvar as alterações.
