Crie uma curva de Bézier inserindo pontos-chave ou coordenadas, que o PowerShape automaticamente une para formar a curva. Você pode então editar a curva de acordo com as suas necessidades, utilizando a guia Ferramentas de Curva.
Para criar uma curva de Bézier:
- Clique na guia Arames > painel Criar > Curva > Bézier.
- Especifique pontos-chave da curva clicando em posições na janela gráfica ou inserindo coordenadas.
Conforme você insere pontos chave, uma curva elástica é exibida mostrando como a curva se desenvolve.
Nota: Você pode inserir pontos-chave em superfícies ao criar um relacionamento entre o ponto e a superfície. - Para forçar a curva a formar segmentos retos entre dois pontos chave, faça o seguinte ao inserir o segundo ponto:
- Mantenha pressionada a tecla Ctrl enquanto clica no ponto.
- Digite straight e pressione Enter antes de inserir a posição utilizando a barra de status ou a caixa de diálogo Posição.
Dica: Para herdar a tangência de uma curva existente, mantenha pressionada a tecla Shift quando clicar num ponto. A tangência antes e depois do novo ponto corresponde à da posição clicada na curva subjacente. - Para finalizar a criação da curva, faça o seguinte:
- Clique no último ponto-chave inserido. Se o cursor inteligente estiver habilitado, um símbolo de fim será exibido
para mostrar quando o clique completará a curva.

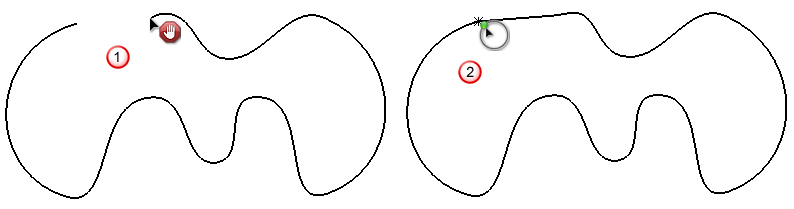

- Clique no primeiro ponto chave para criar uma curva fechada. A imagem à direita mostra o ícone que é exibido sobre o ponto inicial da curva indicando o ponto de fechamento
.
- Clique em
na barra de ferramentas de Acesso Rápido.
- Selecione outra opção na guia Arames > painel Criar.
A curva agora está pronta para ser editada conforme suas necessidades.
