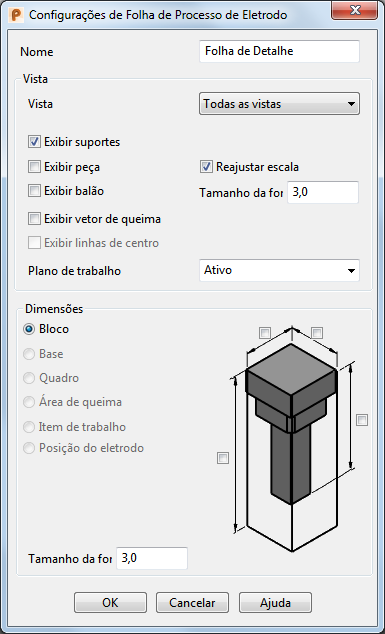

Esse diálogo exibe as configurações para as folhas de processo individuais e permite configurar as opções no arquivo de configuração utilizando a interface do usuário. Para exibi-la, clique no botão de reticências
na caixa de diálogo Controle de Folha de Processo de Eletrodo.
Nome — É o nome da folha de processo no diálogo Controle de Folha de Processo de Eletrodo. Se o Nome da folha for alterado, a alteração também é realizada no nome da folha no diálogo Controle de Folha de Processo de Eletrodo. Você pode tornar uma alteração de nome válida para um eletrodo, sessão de eletrodo ou alterar o nome padrão utilizando as opções no diálogo Controle de Folha de Processo de Eletrodo.
Vista — Caso deseje personalizar as configurações para uma vista em particular, selecione a vista na lista. A configuração Todas as vistas permite modificar as opções padrão.
Utilize a área Dimensões para adicionar dimensões para diferentes atributos do eletrodo:
- Ocultar
- Base
- Quadro
- Área de queima
- Item de trabalho
- Posição do eletrodo
As dimensões que podem ser exibidas nos desenhos dependem da direção da vista. Isso é definido selecionando uma opção na lista Vista.
- Se você selecionar Todas as vistas e as vistas não estiverem todas na mesma direção, você pode configurar as dimensões X, Y e Z. Essa é a vista padrão e as únicas dimensões que podem ser exibidas são as associadas ao Bloco.
- Se uma vista de topo for selecionada, você pode incluir dimensões X e Y no seu desenho.
- Se uma vista lateral for selecionada, você pode incluir dimensões Z e X ou Y no seu diagrama.
- Se uma vista diferente for selecionada, você pode incluir dimensões X, Y e Z no seu diagrama
- Caso o seu template de eletrodo crie vistas adicionais numa Folha de Processo, os nomes dessas vistas são exibidos na lista Vista. Selecionar uma Vista alternativa na lista permite dimensionar diferentes atributos do eletrodo.
Todas as opções a seguir correspondem a opções no arquivo de configuração electrode_setupsheets.con, localizado em:
C:\Program Files\Autodesk\PowerShapexxxxx\file\electrode
- Nome
- Desativar
- Mostrar suportes
- Mostrar peça
- Redimensionar
- Mostrar balão
- Tamanho da fonte do balão
- Mostrar vetor de queima
- Mostrar dimensões
- Tamanho da fonte de dimensão
- Plano de trabalho
Se você efetuar alterações nessas opções, a alteração correspondente também será feita no arquivo de configuração. O diálogo Controle de Folha de Processo de Eletrodo controla como essa alteração é aplicada.
