Uma legenda a partir de balões é uma tabela que contém as coordenadas das posições marcadas por ponteiros de balões. Pode ser criada a partir de todos os tipos de balões exceto tolerâncias geométricas, rugosidades da superfície, símbolos de soldagem e balões de ponto.
Se todos os balões presentes forem posicionados nos componentes, uma Lista de materiais será produzida.

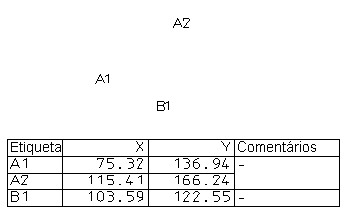

Três balões de legenda são mostrados abaixo:
A seguinte legenda é criada para esses balões:
As coordenadas dos ponteiros de todos os balões são exibidas na legenda.
Para balões de legenda, nenhum ponteiro é visível. Nesse caso, o ponteiro é a primeira posição inserida quando o balão é criado.
Se o ponteiro estiver num desenho ou modelo, então as coordenadas são medidas a partir da origem da área de trabalho atual. Se o ponteiro estiver numa vista de desenho, então suas coordenadas são medidas a partir da origem da vista do desenho.
Uma coluna de comentário também é traçada na legenda. Os balões A1 e A2 são da mesma série, para que as entradas para seus comentários sejam mesclados.
Por padrão, somente as coordenadas X e Y são exibidas. Para exibir a coordenada Z, ative a opção Incluir coordenada Z na página Legenda do diálogo Opções.
Quando você cria um balão clicando em seu ponteiro em um objeto, como o centro de um círculo, a posição do ponteiro e o centro do círculo são relacionados. Se você mover o centro do círculo, as coordenadas do balão são atualizadas na legenda.

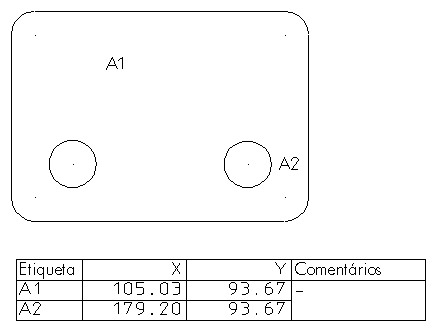

No exemplo abaixo, o balão A1 está relacionado com o centro do círculo à esquerda. Movemos o círculo para baixo:

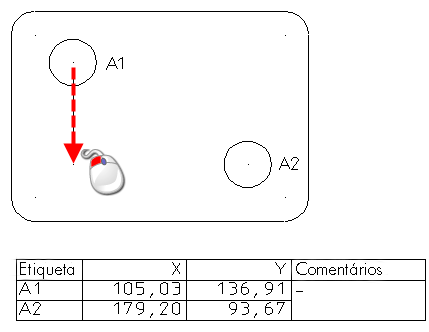

Quando o círculo é movido, a entrada na legenda para A1 também é atualizada:
