Personalização dos desenhos de componentes

Para alterar a aparência e conteúdo dos desenhos de componente, você precisa editar o template de desenho de componente. O template de desenho de componente deve estar na sua shareddb para que possa ser modificado.

O template de desenho de componente pode ser adicionado à sua shareddb:

• Criando um desenho de componente com os padrões de componente fornecidos.
• Importando o template de C:\Program Files\Autodesk\PowerShapexxxxx\file\assembly

  em que xxxxx é o número de versão do PowerShape e C e o disco no qual o PowerShape está instalado.

Quando o template estiver em seu shareddb, você poderá modificar o template da seguinte maneira:

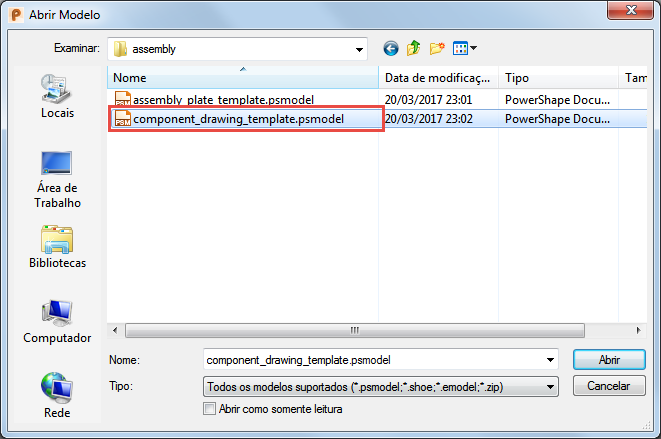

1. Selecione Arquivo > Abrir > Modelo. Na lista, selecione o arquivo de template de desenho de componente e clique em Abrir.

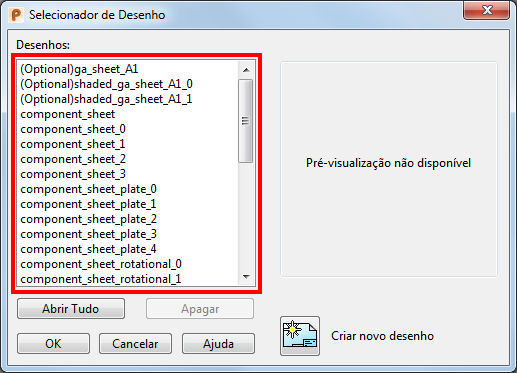

2. Clique na guia Draft > painel Desenho > Abrir. Na lista, selecione o template que você deseja modificar e clique OK:



   Os seguintes templates estão incluídos. Por padrão, X indica o tamanho e está no intervalo de 0 a 4 para refletir os tamanhos de A0 a A4.

   component_sheet_plate_X - componentes de placa.

   component sheet_rotational_X - componentes rotacionais.

   component_sheet_userdefined_X - componentes definidos pelo usuário.

   component_sheet_X - outros tipos de componentes.

3. Aplique as técnicas utilizadas para alterar Templates de desenho para personalizar as vistas, as legendas de furo e as posições da tabela nos templates da seguinte maneira:
   • Caso exista um texto que comece com Posição de tabela de parâmetro, a tabela de parâmetro será inserida nessa posição. A altura máxima da tabela pode ser fornecida com End como parte final desse item de texto.
   • Para componentes com um parâmetro de comprimento trimado, uma tabela dos comprimentos trimados será criada se houver um texto que comece com Trimmed table position.
   • Se o template de desenho de componente contiver desenhos com os seguintes prefixos:

     ga_sheet

     shaded_ga_sheet

     os desenhos apropriados serão criados se a opção Criar folha GA ou Criar folha GA sombreada no diálogo Desenhos de Componente estiver selecionada.
