Como criar desenhos de componente

Você pode criar desenhos de componente para componentes padrão e não-padrão.

Nota: A disponibilidade dessa função depende do tipo de licença.

Para criar um desenho de componente:

  1. Clique na guia Assistente > painel Modo > Toolmaker Ativo/Inativo para ativar o modo Toolmaker.
  2. Selecione o modelo ou parte do modelo da montagem para a qual você deseja criar um desenho de componente. Se você selecionar apenas parte da montagem, seu desenho será baseado na seleção. Se você não selecionar uma parte específica da montagem, o desenho incluirá todos os componentes.

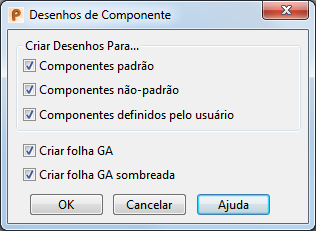

  3. Clique na guia Draft > painel Desenho > Desenhos de Componente. A caixa de diálogo Desenhos de Componente é exibida.

  4. Utilize as opções da caixa de diálogo para determinar o conteúdo do desenho:
    • Componentes padrão — Cria um desenho de componente para todos os componentes padrão. São componentes contidos nos catálogos disponíveis.
    • Componentes não-padrão: cria um desenho de componente de todos os componentes não-padrão. Esses são componentes de catálogos padrão que foram modificados por você de alguma forma (por exemplo, um parafuso cujo comprimento ou diâmetro foi aumentado).
    • Componentes definidos pelo usuário: cria um desenho de componente para componentes definidos pelo usuário. São componentes criados a partir de um sólido.
    • Criar folha GA — Se for selecionada, a folha GA será criada para a sua seleção. Isso inclui uma Lista de Materiais embutida. Você pode definir as colunas de dados que serão exibidas modificando o template de desenho de componente. Para obter mais detalhes, consulte Definindo os parâmetros de LDM na folha GA.

      Se for selecionada, e o template de desenho de componente apresentar desenhos com o prefixo ga_sheet, os desenhos apropriados serão criados.

    • Criar folha GA sombreada — Se for selecionada, a folha GA sombreada será criada para a sua seleção. Se for selecionada e o template de desenho de componente apresentar desenhos com o prefixo shaded_ga_sheet, os desenhos apropriados serão criados.
  5. Clique em OK para criar o desenho com base na sua seleção. O template de desenho apropriado é selecionado automaticamente para cada tipo de componente para que o desenho do componente fique o mais próximo possível da escala 1:1.

    É exibido um diálogo informativo mostrando o número de desenhos de componente que foram criados.

    Nota: Se você criar vários desenhos de componente, use a caixa de diálogo Seletor de Desenho para selecionar o desenho que será exibido.
