Uma dimensão é uma medição de um comprimento ou ângulo. As dimensões são adicionadas a um modelo para verificar seu tamanho correto ou para passar informações para outro designer ou engenheiro.
As dimensões consistem em uma série de atributos:
|
|
|
marcadores
anotação
linhas auxiliaresLinhas de chamada são linhas ou arcos que representam os valores de dimensão. Linhas auxiliares são linhas que conectam as linhas de chamada ao item. Marcas são as extremidades de uma linha de chamada que tocam as linhas auxiliares. Anotação é o texto associado à dimensão.
Você pode editar cada atributo para controlar a aparência de uma dimensão num desenho. Por exemplo, a anotação pode ser:
- forçada para ser horizontal.
- incorporada na linha de chamada da dimensão.
- deslocada da linha de chamada.
Uma série de dimensões diferentes pode ser criada:
- Dimensões lineares — medem o comprimento de uma linha ou a distância entre dois pontos.
Várias dimensões lineares podem ser criadas da seguinte maneira:

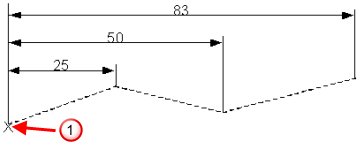

- Dimensões por ponto de referência — um grupo de dimensões medidas de uma origem comum (ponto de referência) para pontos finais diferentes:
Ponto de referência - Dimensões de cadeia — um grupo de dimensões conectadas de forma que, onde uma dimensão termina, a próxima começa.

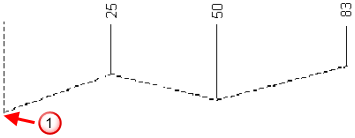

- Dimensões ordenadas — um grupo de dimensões criadas ao longo de um eixo do plano principal do plano de trabalho atual. Essas dimensões medem distâncias a partir de uma origem comum:
Ponto de origem
- Dimensões por ponto de referência — um grupo de dimensões medidas de uma origem comum (ponto de referência) para pontos finais diferentes:

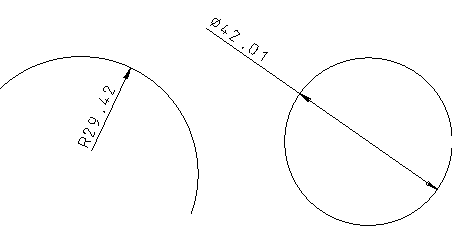

- Dimensões de raio/diâmetro — medem o raio ou o diâmetro de um arco ou um círculo:
- Dimensões angulares — medem um ângulo:
