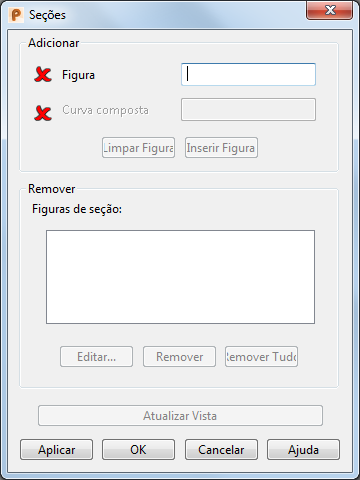

Diálogo Seções

Utilize esse diálogo para adicionar, editar e remover seções da vista. Você também pode criar seções de padrões de furo.

Nota: Seções não podem ser criadas numa vista que não seja ortogonal ao modelo.

Figura — Selecione uma figura de furo no desenho ou insira o nome da figura. muda para quando você seleciona uma figura de furo válida.

Curva composta — Quando você seleciona uma Figura, a Curva composta correspondente é automaticamente selecionada. muda para quando você seleciona uma figura de furo válida.

Limpar Figura — Limpa as caixas Figura e CurvaComp.

Adicionar Figura — Adiciona a figura selecionada à lista Figuras de Seção.

Editar — Selecione esta opção para editar a curva composta da seção selecionada. A curva deve permanecer plana e fechada. Selecione Finalizar para concluir a edição.

Remover — Remove a seção selecionada da lista Figuras de Seção.

Remover Tudo — Remove todas as seções da lista Figuras de Seção.

Atualizar Vista — Atualiza a vista com quaisquer alterações que tenham sido realizadas.

OK — Marca as figuras de furo a serem exibidas como uma seção quando a vista está Oculta

Cancelar — Quaisquer figuras que na lista Figuras de seção são mantidas e a caixa de diálogo é removida.
