Criando Seções

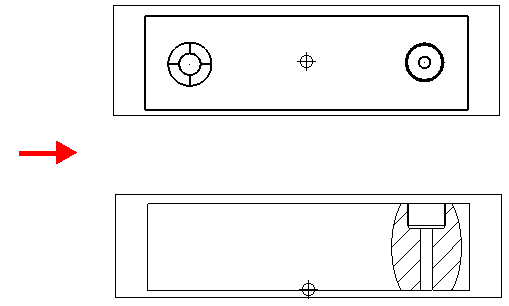

Uma seção permite visualizar o corte de furos em uma vista sobreposta. Você também pode criar seções de padrões de furo.

Para criar uma vista de corte:

1. Crie um modelo semelhante ao mostrado a seguir.

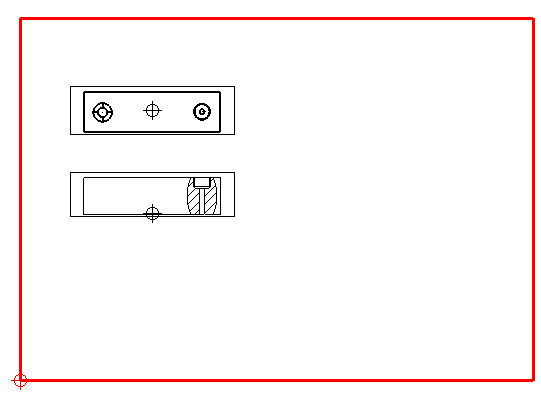

2. Crie um desenho correspondente.
3. Adicione uma vista e uma vista relativa ao desenho.
4. Clique com o botão direito na vista relativa e selecione Seções no menu de contexto. A caixa de diálogo Seções é exibida.
   Nota: A opção Seções não está disponível no menu de contexto para vistas que não sejam ortogonais do modelo.
5. Selecione uma figura de furo e clique em Inserir Figura. A figura selecionada é adicionada à lista Figuras de Seção.
6. Repita a etapa 5 para adicionar mais figuras à lista Figuras de Seção.
7. Clique OK.
8. Clique com o botão direito na vista relativa e selecione Ocultar no menu de contexto Vista do Desenho. A vista exibe os furos na lista Figuras de Seção e todas as outras figuras estão ocultas:
