Uma legenda a partir de cilindros é uma tabela contendo as posições centrais, diâmetros e profundidades dos cilindros.

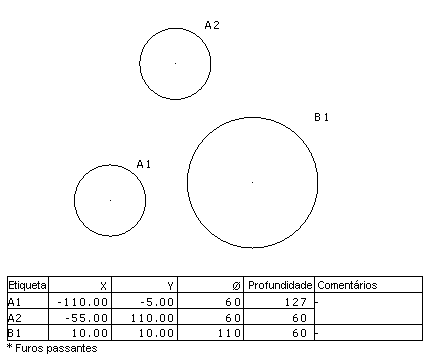

Uma legenda é criada para os três cilindros fornecidos abaixo:
Cada cilindro é rotulado utilizando o formato AAxx em que:
- AA é qualquer número de letras
- xx é qualquer número de dígitos.
Cilindros com o mesmo diâmetro apresentam o mesmo prefixo e são colocados próximos uns dos outros na legenda. O rótulo é automaticamente definido no Contador na barra de ferramentas Texto.
No nosso exemplo, dois cilindros apresentam diâmetro 60. Os rótulos desses cilindros são prefixados com um A e os cilindros são agrupados na legenda.
As coordenadas dos centros e os diâmetros dos cilindros são exibidos na legenda. Uma coluna de comentário também é traçada na legenda. Os comentários dos cilindros com mesmo diâmetro são mesclados.
Por padrão, somente as coordenadas X e Y são exibidas. Para exibir a coordenada Z, ative a opção Incluir coordenada Z na página Legenda do diálogo Opções.
