Trimando objetos por um plano

Você pode utilizar o plano principal de qualquer plano de trabalho como um objeto cortante. O plano de trabalho não precisa estar ativo.

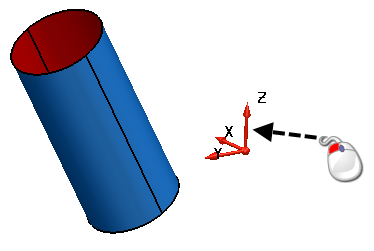

1. Selecione qualquer plano de trabalho como o objeto cortante.



2. Clique na guia Editar > painel Limitar > Seleção para exibir a barra de tarefas Trimar.
3. Para manter uma cópia do objeto a ser trimado, selecione o botão Manter original. O botão muda para .
4. Quando trimadas, as superfícies são cortadas em duas. Para manter ambas as porções da superfície trimada, clique em Manter ambos . O botão muda para .
5. Altere o plano principal se necessário.

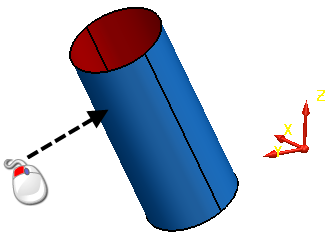

6. Selecione os objetos que você deseja trimar pelo plano principal, que nesse caso é o plano XY.



   O objeto é trimado pelo plano principal.



7. Caso a solução não seja o que você esperava, clique no botão Próxima Solução até obter a solução desejada.
   Nota: Próxima Solução circula entre as possíveis soluções.
