Criando um fillet entre superfícies e uma curva 3D

Você pode criar um fillet entre um conjunto de superfícies e uma curva 3D. A curva 3D pode ser qualquer objeto simples em modelo de arames, como por exemplo uma linha ou uma curva composta.

1. Clique na guia Superfície > painel Manufatura > Fillet.
2. Conclua a caixa de diálogo Superfície Fillet conforme descrito anteriormente.
3. Selecione as superfícies.

   O próximo às Superfícies Primárias muda para na área de Seleção do diálogo.

4. Clique em Secundária na área de Seleção do diálogo.
5. Selecione a curva.

   Quando a curva é selecionada, o muda para ao lado de SecundáriaArames.

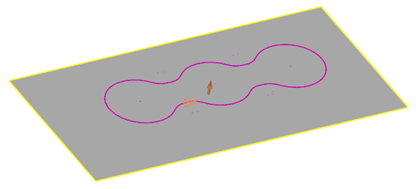

   Uma seta é exibida na curva para mostrar o lado da curva em que o fillet é criado. Recomendamos que você verifique o fillet clicando no botão Prever. Se o fillet estiver do lado errado da curva, clique na seta e visualize o fillet novamente.

6. Clique OK para criar o fillet desejado.

   O fillet encontra suavemente a superfície.
