Quando você cria uma dimensão clicando num objeto, a dimensão torna-se relativa ao objeto. Se você editar a geometria do objeto, a dimensão também é atualizada.

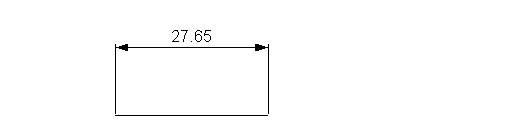

Suponha que a seguinte dimensão seja criada clicando na linha:
Quando um dos pontos de extremidades da linha é movido:

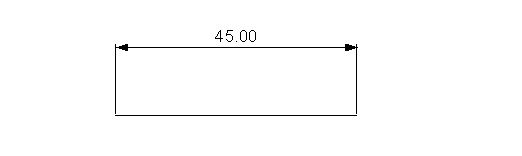

A dimensão também é atualizada.
Cruzes vermelhas serão mostradas quando dimensões precisarem de atenção devido à quebra da relação (dependência) entre a dimensão e a geometria.

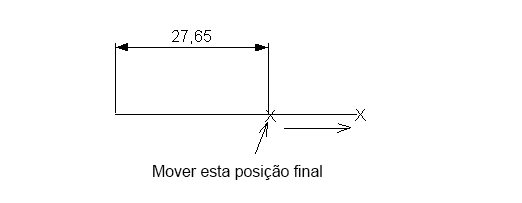

O exemplo abaixo exibe uma dimensão em uma linha diagonal que mostra suas dependências nas extremidades da linha:
Se a linha for apagada, uma cruz vermelha será exibida e o valor de dimensão será sublinhado em vermelho para mostrar que a dependência está quebrada.
Para reparar a dimensão e remover as cruzes vermelhas, realize um destes procedimentos:
- Arraste cada cruz na dimensão e posicione na geometria correta para criar uma nova dependência.
- Apague a dimensão.
