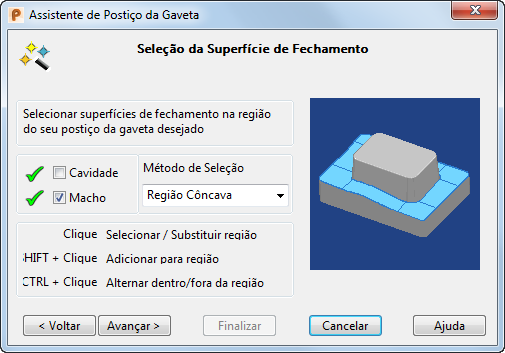

Use essa página para selecionar a superfície de divisão no inserto do molde para as placas macho e de cavidade.
- Selecione Macho. O inserto do molde para essa placa é exibido na tela e o outro é temporariamente removido.
- Selecione as superfícies de fechamento na placa macho.

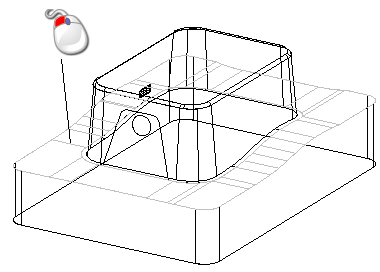

Conforme você movimenta o cursor sobre o inserto do molde, regiões são destacadas
. Essas são as regiões em que você pode selecionar a superfície de fechamento.

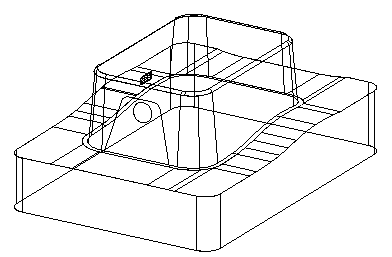

- Se você clicar numa região destacada, ela é selecionada e muda de cor. Quaisquer regiões já selecionadas são removidas da seleção.
- É mais fácil visualizar regiões selecionadas em modo sombreado.
- Você pode adicionar e remover regiões da seleção atual utilizando as teclas Shift e Control como mostrado no assistente.
- Você pode utilizar caixa de seleção para selecionar regiões. Somente superfícies inteiramente dentro da caixa são selecionadas, o que facilita a seleção de grupos de faces. Você também pode utilizar caixa de seleção com as teclas Shift e Control para adicionar e remover regiões.
As quatro opções de Método de seleção determinam o tipo da região destacada:
- Região côncava — Destaca regiões côncavas no inserto do molde.
- Região Convexa — Destaca regiões convexas no inserto do molde.
- Região contínua — Isso seleciona uma região de superfícies que são tangente-contínuas.
- Face Única — Destaca somente faces únicas.

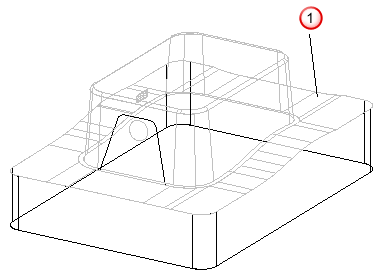

- Selecione a seguinte face utilizando a opção Face Única.

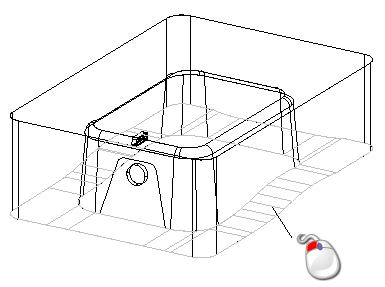

- Selecione Cavidade e selecione as superfícies de fechamento nesse inserto do molde. Você agora pode selecionar parte das superfícies de fechamento em vez de selecionar todas as superfícies de fechamento.
- Clique em Próximo para acessar a página Seleção da região de contra-saída.
