Guia Vista > painel Vistas

Use as opções no painel Vistas para selecionar vistas e projeções do seu modelo.

De

Use as opções nesse menu para definir a orientação do modelo na janela ativa.

Cada vista é exibida na direção da origem, pelo eixo mostrado entre parênteses. Por exemplo, a vista Superior observa o modelo pelo eixo Z.

ISO

Use as opções ISO no menu para selecionar uma vista isométrica do modelo mostrado na janela ativa.

Selecione a guia Vista > painel Vistas > ISO > Perspectiva para dimensionar objetos de acordo com sua distância a partir do ponto de vista. Selecione Perspectiva novamente para desenhar objetos na mesma escala, independentemente de sua profundidade.

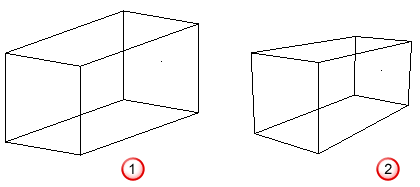

Por exemplo, quando essa opção está desmarcada , os objetos são desenhados na mesma escala, independentemente de estarem perto ou longe.

Com essa opção selecionada , os objetos são desenhados como apareceriam ao olho humano, e os objetos mais distantes aparecem menores daqueles que estão mais próximos. Isso dá a aparência de profundidade para o modelo.

Usuário

Use essas opções para alternar rapidamente para vistas personalizadas do modelo. Selecione:

• Use Vista para alternar para a vista atualmente selecionada no diálogo Vistas Armazenadas.
• Armazene Vistas para criar e gerenciar vistas personalizadas.

Para criar uma vista personalizada:

1. Oriente seu modelo para a vista que você deseja armazenar.

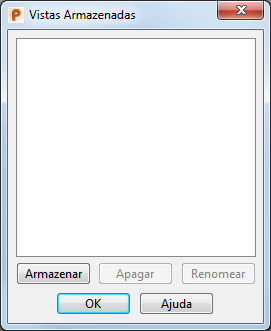

2. Selecione a guia Vista > painel Vistas > Usuário > Armazenar Vistas. O diálogo Vistas Armazenadas é exibido:



3. Clique em Armazenar. Vista 1 é adicionado à lista.
4. Se quiser alterar o nome da vista:
   1. Selecione sua entrada na lista.
   2. Clique em Renomear.
   3. No diálogo Renomear Vista Armazenada, insira um novo nome e clique em OK.
5. Clique em OK para salvar suas alterações e fechar o diálogo Vistas Armazenadas.

Para exibir uma vista armazenada, abra o diálogo Vistas Armazenadas e clique na vista que deseja visualizar.

Ângulo

Use as opções nesse menu para exibir várias vistas do modelo. Selecione:

• Terceiro ângulo para exibir o modelo no plano XY voltado para a direção -Z, no plano YZ voltado para a direção -X e no plano XZ voltado para a direção +Y.
• Terceiro ângulo + ISO para exibir as vistas do terceiro ângulo junto com a vista ISO1 do modelo. Quando você visualizar ou esboçar sobre objetos usando a vista Terceiro ângulo + ISO, cada vista terá um plano principal diferente, que está em ângulos retos do ponto de vista. O plano principal é automaticamente selecionado apropriadamente para cada vista.
• Primeiro ângulo para exibir o modelo no plano XY voltado para a direção -Z, no plano YZ voltado para a direção +X e no plano XZ voltado para a direção -Y.
• Primeiro ângulo + ISO para exibir as vistas do terceiro ângulo junto com a vista ISO1 do modelo. Quando você visualizar ou esboçar sobre objetos usando a vista Primeiro ângulo + ISO, cada vista terá um plano principal diferente, que está em ângulos retos do ponto de vista.

Como as vistas são vinculadas, se você rotacionar a vista superior esquerda, todas as outras vistas seguirão essa rotação.

Last

Selecione essa opção para alternar entre a vista atual e a vista antes da sua última modificação. Selecione a opção novamente para retornar à vista atual.
