Criar uma superfície de combinação

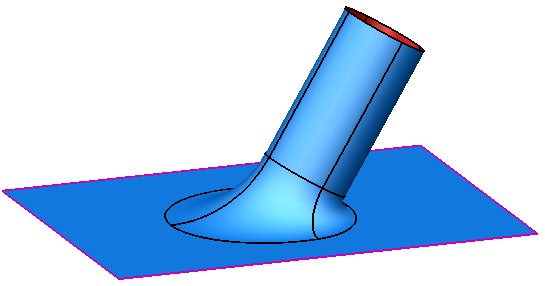

Uma superfície de combinação cria uma união suave entre uma superfície e um grupo de superfícies. Ela deixa tangencialmente a primeira superfície e combina-se com o grupo de superfícies para assegurar uma transição suave entre elas:

1. Clique na guia Superfície > painel Fabricação > Combinação para exibir o diálogo Superfície de Combinação.

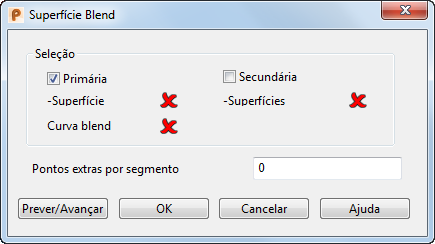

2. Use o diálogo para criar a superfície de mesclagem:

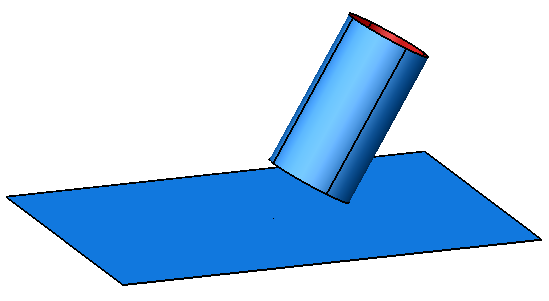

   Por exemplo, considere as seguintes superfícies:



   Seleção — Selecione as superfícies a serem combinadas:

   • Primária — Usada para selecionar a superfície a ser combinada e uma de suas curvas a partir das quais a superfície de combinação começa. Selecione a superfície da qual você deseja combinar e uma curva .



   Nota: A curva pode ser qualquer curva na superfície, não necessariamente a curva final.

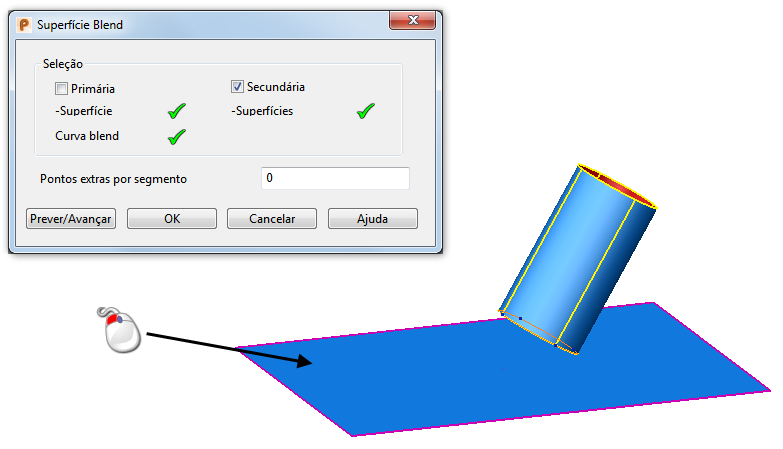

   • Secundária — Usada para selecionar o grupo de superfícies nas quais combinar. Selecione essa opção e escolha uma ou mais superfícies.



   • Pontos extras por segmento — A curva de combinação define uma das curvas finais na superfície de combinação. Você pode adicionar pontos extras em cada segmento desta curva final.

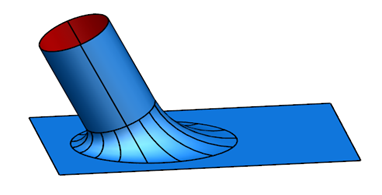

     No exemplo abaixo, nenhum ponto extra por segmento é adicionado à combinação:

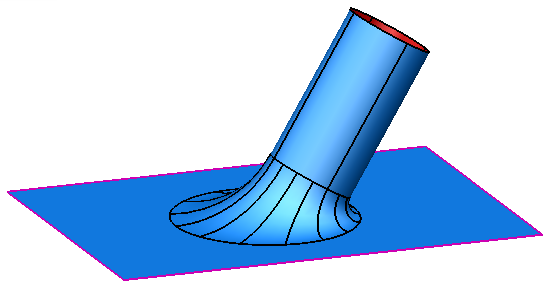

     No nosso exemplo, três pontos extras por segmento são adicionados à combinação:



     Nota: Sem pontos extras por segmento, a superfície blend é criada na tolerância e pontos extras podem ser adicionados. Se você especificar um valor diferente de zero, você restringe o número de pontos por segmento para esse valor e a superfície blend pode não estar na tolerância.

     O número de pontos escolhidos deve refletir a complexidade das superfícies com as quais o blend é criado. Se as superfícies forem suaves, você irá obter um bom ajuste com relativamente poucos pontos. Por outro lado, se as superfícies forem curvadas, enrugadas ou fragmentadas, você irá precisar de um número correspondentemente maior de pontos para obter um ajuste adequado de superfície.

   • Prever/Próximo - Exibe a superfície de combinação, conforme definido no diálogo. Se você modificar a seleção de objetos ou o número de Pontos extras por segmento e clicar nesse botão, a pré-visualização da superfície blend é atualizada. Se você clicar nesse botão sem fazer qualquer alteração, a próxima solução da superfície blend é exibida. A superfície blend deixa tangencialmente a curva blend na direção oposta à da primeira solução.
3. Clique em OK para criar a superfície de combinação e fechar o diálogo.
