Saiba mais sobre a divisão de lajes de fundação em peças configuráveis para montagens no Structural Precast for Revit.
Para que uma laje de fundação sela elegível para divisão em montagens pré-moldadas:
- O parâmetro Estrutural sob a seção Estrutural da paleta Propriedades deve ser selecionado.
- Uma camada da estrutura da laje deve ser especificada como um Material estrutural, mesmo se somente uma camada for definida.
- O material estrutural da camada deve ter uma densidade definida.
Dividir camadas estruturais em lajes com múltiplas camadas
No Structural Precast for Revit, você pode incluir concreto vertido, acabamentos e outras camadas, junto com as camadas da montagem da laje estrutural pré-moldada. A laje deve ser primeiro transformada em peças e, a seguir, é possível selecionar a camada estrutural a ser dividida em montagens.
Dividir lajes assimétricas

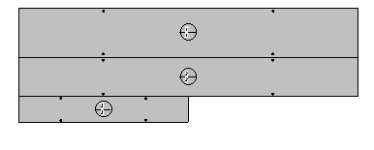

Em algumas situações, a divisão de uma laje de fundação gera montagens com formas assimétricas.

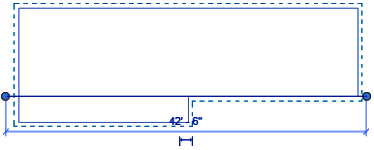

Para forçar a segmentação ao longo de um plano especificado, você deve primeiro transformar o piso em peças utilizando linhas de divisão desenhadas onde a segmentação deve renderizar.

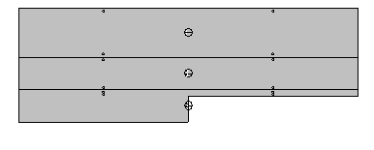

Agora é possível selecionar peças e dividi-las em montagens no Structural Precast for Revit.
