Acesso
Após você selecionar um elemento da estrutura RC, inicie a extensão Projeto de armadura:
No Revit, clique em Analisar na guia
Análise estrutural painel
Robot Structural Analysis
Verificar o código da armadura.

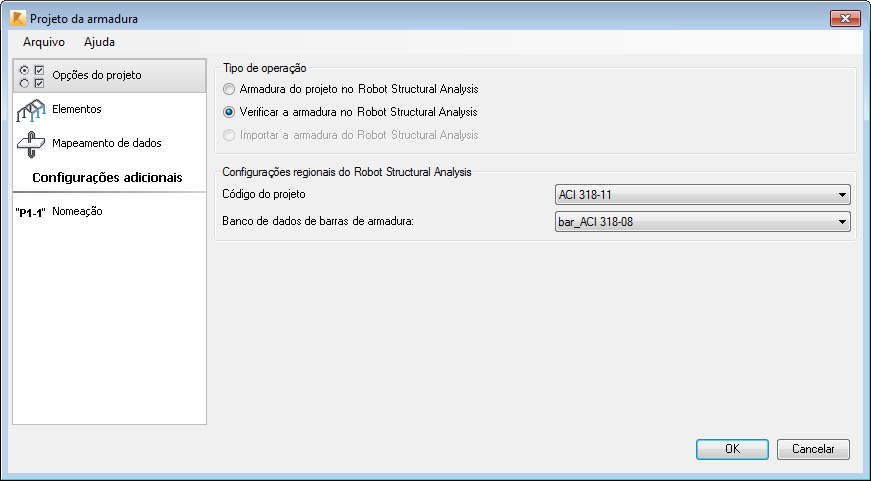

Guia Opções de projeto
Os seguintes tipos de operações estão disponíveis na extensão:
- desenho de armadura no Robot para um elemento de estrutura RC selecionado no Revit.
- verificação de armadura definida no Revit para um elemento de estrutura RC selecionado.
- importação de armadura gerado no Robot para o Revit.
A seção das configurações regionais do Robot Structural Analysis contêm uma lista de códigos de projeto e os bancos de dados de vergalhões.
Guia Elementos
A guia Elementos exibe uma lista de elementos selecionados compatíveis com a extensão (vigas de concreto, colunas e sapatas distribuídas). Os elementos são agrupadas de acordo com seu tipo (3 grupos principais: Vigas, Colunas e Sapatas distribuídas), o parâmetro Marca da instância de família do Revit, elemento da geometria (comprimento, forma do corte cotas) e parâmetros de armadura. Também é possível anular a opção Agrupamento. A seguir, todos os elementos são considerados separadamente e o número dos projetos do Robot é igual ao número de elementos selecionados no Revit.
Clique em Salvar relatório para salvar os dados da guia Elementos.

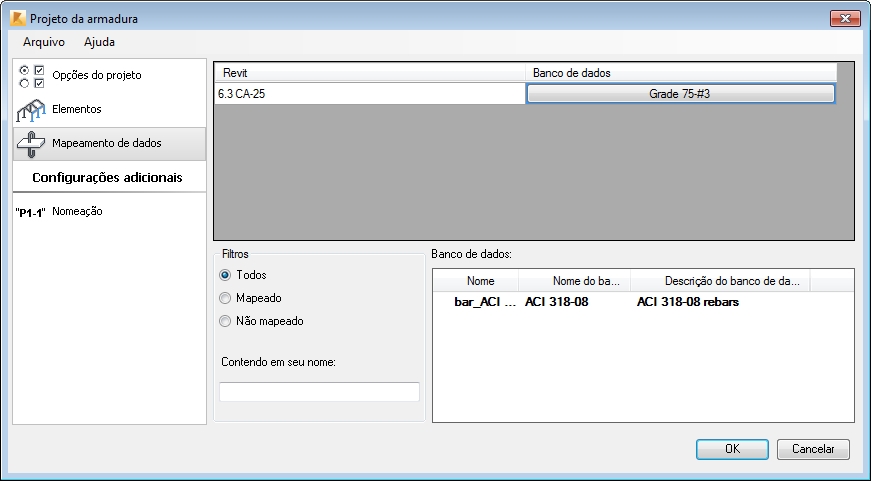

Guia Mapeamento de dados
Essa guia é somente exibida se a armadura está definida para os elementos selecionados.
Uma linha é criada na tabela para cada tipo de vergalhão do Revit.
Nesta guia, é possível atribuir graus e diâmetros de aço para barras de armadura que você estiver exportando a partir do Revit para o Robot. Isso é significativo quando diferentes listas de barras de armadura são utilizadas no Revit e no Robot.
Os valores listados para o Robot estão em conformidade com um código de projeto selecionado na guia Opções de projeto.
Para alterar o vergalhão atribuído, clique no botão na direita - lado da tabela. Uma caixa de diálogo adicional de seleção é aberta, selecione o vergalhão que deve ser atribuído do banco de dados.
Os elementos podem ser filtrados com três opções:
- Todos - todos os elementos são visíveis
- Mapeado - somente os elementos mapeados são visíveis
- Não mapeado - Somente os elementos não mapeados são visíveis

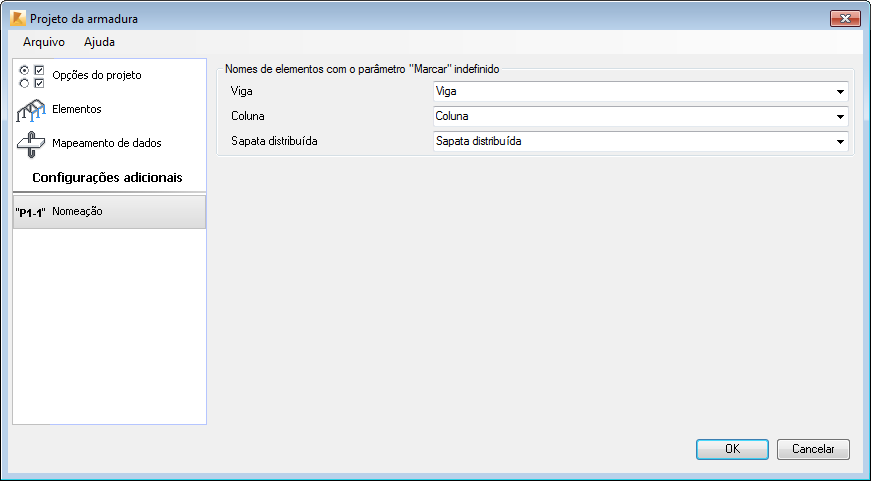

Guia Nomeação
A guia Nomeação está disponível para os modos de projetar e verificar. Isto se aplica somente para os elementos para os quais o parâmetro Marca não está definido. Utilize-a para definir um prefixo para o nome para elementos RC do Robot.
