Лестницы могут создаваться с помощью параметрического объекта или на основе 2D эскиза. В обеих случаях полученный объект будет основан на определении стиля лестниц.
Стили лестниц
Для стилей лестниц отсутствуют соглашения по именованию. В общем случае, имя должно просто указывать основное назначение типа лестниц и, по возможности, содержать первичные несущие элементы, материал или конструкцию лестницы.
Пример имен стилей лестниц:
| Описание стиля лестниц | Пример имени |
|---|---|
| Стальная лестница с тетивой. | Сталь - Тетива |
| Стиль лестниц, настроенный для использования в качестве бетонного пандуса, с несущими конструкциями, используемыми как бордюры. | Пандус - Бетон + Бордюр |
Наилучшие практические приемы при работе со стилями лестниц:
- Следует с необходимым вниманием рассмотреть все достоинства и недостатки, связанные с разрешением параметрам выступов площадок и параметрам компонентов лестниц иметь различные значения в лестницах одного стиля. Отключение этих опций делает эти параметры стиля "закрепленными". Включение позволяет при создании лестницы просто присваивать компонентам значения параметров по умолчанию, с возможностью переопределения впоследствии.
- Если стиль назначается пользовательской лестнице, созданной из контурных линий, смещения компонентов несущих конструкций, заданные в определении стиля, будут рассчитываться на основе линий, указанных для положения компонентов несущих конструкций.
- При создании пользовательской лестницы из контура выступы площадок, описанные в стиле лестницы будут проигнорированы.
Стили забежных ступеней
Стили забежных ступеней могут применяться к тем лестницам, для которых значение параметра "Тип поворота маршей" установлен как "1/4 оборота" или "1/2 оборота".
Соглашения по именованию стилей забежных ступеней:
В имени стиля лестницы должен быть указан тип "Винтовая", после чего приводятся параметры проступи или подступенков:
<Тип "Винтовая"> - <Необязательный параметр управления>...
Примеры имен стилей забежных ступеней:
| Описание стиля забежных ступеней | Пример имени |
|---|---|
| Винтовая лестница, создающаяся вручную, в группе "Параметры" включена опция "Использовать линию подступенка". | Ручная - Подступенок |
| Винтовая лестница типа "Одиночная", в группе "Параметры проступи в зоне поворота" установлен флажок опции "Параметры проступи на повороте", с 2 проступями на оборот. | Одиночная - 2 проступи |
Наилучшие практические приемы при работе со стилями забежных ступеней:
- Прежде чем описывать новый стиль забежных ступеней, следует проверить имеющиеся файлы библиотеки компонентов стилей. Большая часть типовых условия для винтовых лестниц уже описана.
- При использовании типа "Одиночная" необходимо снять флажок опции "Использовать линию подступенка", если точка поворота будет располагаться на кромке или в углу лестницы. В противном случае проступи будут накладываться одна на другую, и лестница будет построена неправильно.
Инструменты палитр, предназначенные для лестниц
При создании инструмента для стиля лестниц может возникнуть необходимость в задании следующих значений параметров по умолчанию:
- Форма лестницы: хотя многие свойства лестницы можно изменить после ее размещения, форму лестницы можно определить только в момент создания. Можно задать форму лестницы в качестве стандартного параметра инструментов лестниц (многомаршевая, П-образная, винтовая или прямая).
- Тип поворота: имеется возможность задания площадок или поворотов. Этот параметр также нельзя изменить после размещения лестницы.
- Стиль забежных ступеней и расположение стилей забежных ступеней: Если в качестве типа поворота указан "поворот", можно задать использование на повороте стиля забежных ступеней. При указании стиля забежных ступеней также можно задать другой чертеж, из которого следует импортировать стиль забежных ступеней.
- Завершение лестницы: также можно установить, должна ли лестница заканчиваться подступенком, проступью или площадкой. Значение этого параметра может быть изменено после размещения лестницы.

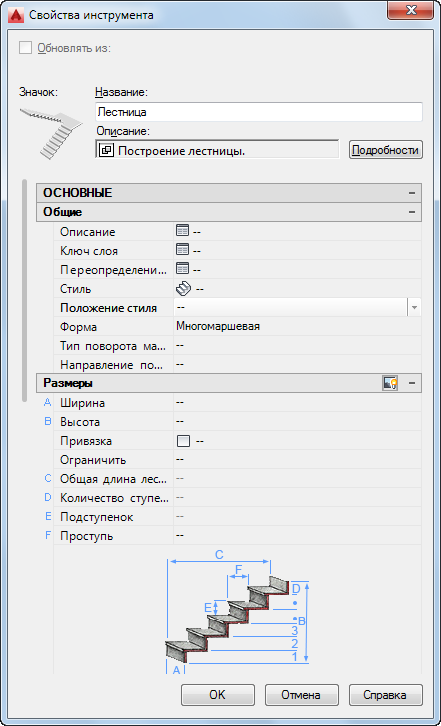

Свойства стиля лестниц
Стили перил
Имена стилей перил должны, по возможности, содержать описания и перечислять основные компоненты перил.
Соглашения по именованию стилей перил:
<Тип перил> - <Форма перил> + <Дополнительный компонент> + <Дополнительный компонент>...
Пример имен стилей перил:
| Описание стиля перил | Пример имени |
|---|---|
| Леерное ограждение, круглое с поручнем и балясинами-стержнями. | Ограждение жесткое + Поручень + Стержни-балясины |
| Леерное ограждение, круглое с поручнем и возвратами. | Ограждение жесткое + Поручень + Возврат |
