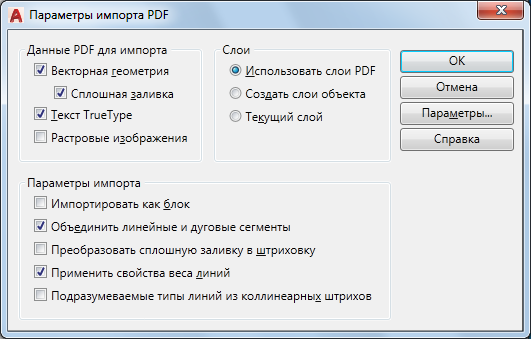

Диалоговое окно "Параметры импорта PDF"

Установка параметров для импорта геометрии, заливок, растровых изображений и текстовых объектов TrueType из выбранного файла PDF.

Список параметров

Отображаются следующие параметры.

Можно включать или исключать данные определенного типа.

Векторная геометрия: К геометрическим типам данных PDF относятся линейные траектории, кривые Безье, области сплошных заливок, импортированные как полилиниии, а также 2D-тела и штриховки со сплошной заливкой. Кривые, напоминающие дуги, окружности и эллипсы в пределах определенного допуска, интерполируются соответствующим образом. Штриховки по образцам импортируются в виде отдельных объектов.

Сплошные заливки: Включение всех областей со сплошной заливкой. Если области с такой заливкой изначально экспортированы в PDF из AutoCAD, сплошные области будут включать штриховки со сплошной заливкой, 2D-тела, маскирующие объекты, широкие полилинии и треугольные стрелки.
Прим.: Прозрачность штриховок со сплошной заливкой задается равной 50 %, чтобы были видны объекты, расположенные над или под ними. Их цвет и прозрачность можно изменить вручную или выбрать все одновременно, отфильтровав по степени прозрачности с помощью операции быстрого выбора (команда БВЫБОР).

Текст TrueType: Импорт текстовых объектов, в которых используются шрифты TrueType. В файлах PDF распознаются только текстовые объекты TrueType, а текстовые объекты, в которых используются шрифты SHX, рассматриваются как геометрические объекты. Для шрифтов TrueType выполняется поиск соответствий или замена на аналогичные шрифты, доступные в системе. Импортированный текст назначается стилю текста AutoCAD, который начинается с символов PDF_ и имени шрифта TrueType. Стилю PDF можно назначить другой шрифт с помощью команды СТИЛЬ.

Растровые изображения: Импорт растровых изображений путем их сохранения в качестве файлов PNG и вставки в текущий чертеж. Путь к каждому растровому изображению определяется системной переменной PDFIMPORTIMAGEPATH.

Пользователи могут выбирать, каким способом назначать слоям импортированные объекты.

Использовать слои PDF: Создание слоев AutoCAD на основе слоев в файле PDF и их назначение импортированным объектам. Имена слоев начинаются с префикса PDF. Если в файле PDF нет слоев, будут созданы слои объектов.

Создать слои объекта: Создание слоев AutoCAD для каждого из следующих общих типов объектов, импортированных из файла PDF: PDF_Geometry, PDF_Solid Fills, PDF_Images и PDF_Text.

После импорта объекты PDF можно обработать несколькими способами.

Импортировать как блок: Импорт файла PDF как блока, а не отдельными объектами.

Объединить линейные и дуговые сегменты: Объединение смежных сегментов в полилинию, если это возможно.

Преобразовать сплошную заливку в штриховку: Преобразование 2D-объектов заливок в сплошные штриховки. Исключаются 2D-тела, которые могут быть восприняты как стрелки. Команду БВЫБОР можно использовать для создания отдельных наборов областей выбора, штриховок и стрелок, чтобы в дальнейшем их свойства можно было изменить за одно действие.

Применить свойства веса линий: Свойства веса линий импортированных объектов могут сохраняться или игнорироваться.

Подразумеваемые типы линий на основе коллинеарных штрихов: Объединение нескольких коротких коллинеарных отрезков в один сегмент полилинии. Таким полилиниям назначается пунктирный тип линий с именем PDF_Import, а также определенный масштаб типа линий. С помощью команды БВЫБОР можно указать объекты с этим типом линий и назначить им другой тип с подходящим масштабом.
