Вставка номеров проводов

Для добавления номеров проводов на отдельные проводы в рамках чертежа или проекта служит команда "Номера проводов".

Можно обрабатывать и назначать позиционные обозначения для проводов с последовательными номерами или с номерами, основанными на местоположении начальной ссылки в сети проводов. При автоматической вставке номеров проводов на чертеж номера не повторяются.

AutoCAD Electrical выполняет обработку сетей проводов по умолчанию слева направо, сверху вниз. Изменить направление нумерации проводов можно в диалоговом окне "Свойства проекта" "Номера проводов" (в Диспетчере проектов). Щелкните проект правой кнопкой мыши и выберите "Свойства". В диалоговом окне "Свойства проекта" перейдите на вкладку "Номера проводов").

Автоматическая вставка номеров проводов

1. Если AEGS не является активным проектом, в Диспетчере проектов щелкните AEGS правой кнопкой мыши и выберите "Активизировать".
2. В Диспетчере проектов дважды щелкните AEGS для открытия списка чертежей.
3. В Диспетчере проектов, в списке чертежей проекта дважды щелкните на записи AEGS04.dwg.
4. Увеличьте изображение верхней части проводной сети, расположенной в левой части чертежа.
5. Щелкните вкладку "Схема"панель "Вставить провода/номера проводов"раскрывающийся список "Вставить номера проводов""Номера проводов". найти

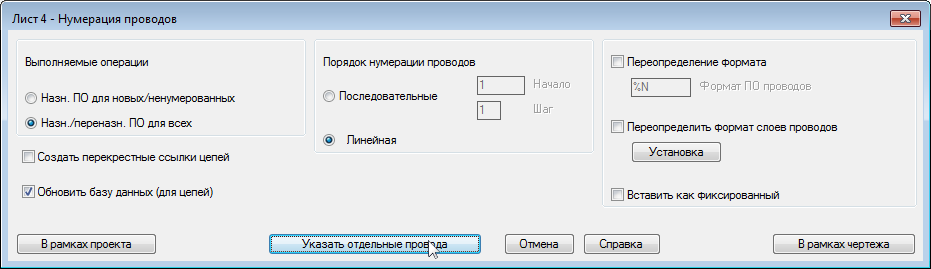

6. В диалоговом окне "Лист 4 — Назначение позиционных обозначений проводов" нажмите кнопку "Указать отдельные провода".

7. Ответьте на запросы, как указано далее:

   Выбрать объекты:  

    Укажите сегмент провода между двумя кнопками включения на линейной ссылке 403 (1), щелкните правой кнопкой мыши



   Размещается номер провода.

Добавление номеров проводов ко всему чертежу

1. Щелкните вкладку "Схема"панель "Вставить провода/номера проводов"раскрывающийся список "Вставить номера проводов""Номера проводов". найти
2. В диалоговом окне "Лист 4 — Назначение позиционных обозначений проводов" нажмите кнопку "В рамках чертежа".

   Выполняется назначение номеров проводов для каждого сегмента на чертеже.

Добавление номеров проводов в рамках проекта

1. Щелкните вкладку "Схема"панель "Вставить провода/номера проводов"раскрывающийся список "Вставить номера проводов""Номера проводов". найти
2. В диалоговом окне "Лист 4 — Назначение позиционных обозначений проводов" нажмите кнопку "В рамках проекта".

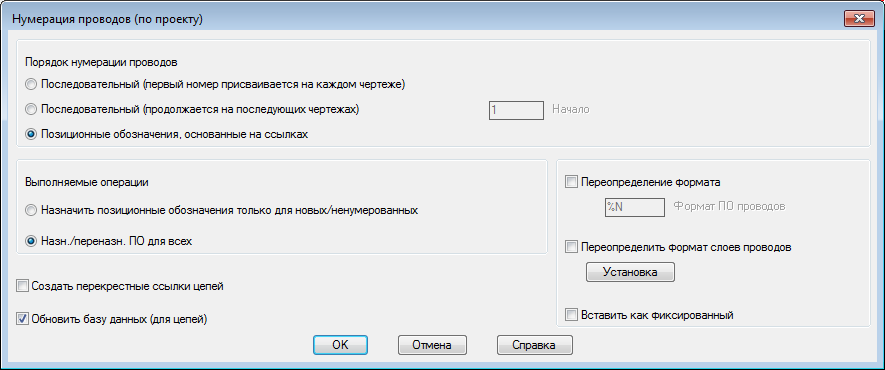

3. В диалоговом окне "Назначение позиционных обозначений проводов (в рамках проекта)" проверьте значения следующих параметров:

   Режим позиционных обозначений проводов:  Позиционные обозначения, основанные на ссылках

   Выполняемые операции:  Назначить/переназначить позиционные обозначения для всех

   Обновить базу данных (для цепей)


4. Нажмите кнопку "ОК".
5. В диалоговом окне "Выбрать чертежи для обработки", в разделе "Список чертежей проекта", при нажатой клавише SHIFT выберите файлы AEGS03.dwg и AEGSO04.dwg. Нажмите кнопку "Обработать".
6. Убедитесь, что AEGS03.dwg и AEGSO04.dwg содержатся в списке чертежей для обработки и нажмите кнопку "ОК".
7. В ответ на запрос о сохранении чертежа нажмите кнопку "OK".

   Выполняется обработка номеров проводов для выбранных чертежей.
