Адаптация меток описания проекта

Определение меток для строк описания проекта, отображаемых в диалоговых окнах.

В диалоговых окнах AutoCAD Electrical, связанных с основной надписью и описанием проекта, отображаются типовые метки следующего вида: “LINE1”, “LINE2” и т. п. Эти метки можно изменить таким образом, чтобы они соответствовали связи с основной надписью. Пусть, например, значение "LINE4" данных AutoCAD Electrical связано с атрибутом основной надписи "JOB#", выводящим номер задания. При отображении в AutoCAD Electrical диалогового окна, связанного с основной надписью, требуется, чтобы вместо "LINE4" отображалось "Номер задания". Пользовательские метки определяются в текстовом файле с расширением WDL.

1. Воспользуйтесь любым стандартным текстовым редактором, например Блокнотом или Wordpad, и создайте новый текстовый файл.
2. Введите следующие строки:

   LINE1 = Название 1

   LINE2 = Название 2

   LINE3 = Название 3

   LINE4 = Номер задания

   LINE5 = Дата

   LINE6 = Разработал

   LINE7 = Технический специалист

   LINE8 = Проверил:

   LINE9 = Масштаб

3. Сохраните файл под именем AEGS_WDTITLE.WDL в папке проекта Пользователи\{имя пользователя}\Документы\Acade {версия}\Aedata\Proj\Aegs.
4. Перейдите в окно программы AutoCAD Electrical.
5. Выберите вкладку "Проект"панель "Инструменты проекта""Диспетчер". найти
6. Если AEGS не является активным проектом, в Диспетчере проектов щелкните AEGS правой кнопкой мыши и выберите "Активизировать".
7. В Диспетчере проектов щелкните правой кнопкой мыши на имени проекта и выберите из контекстного меню "Описания".

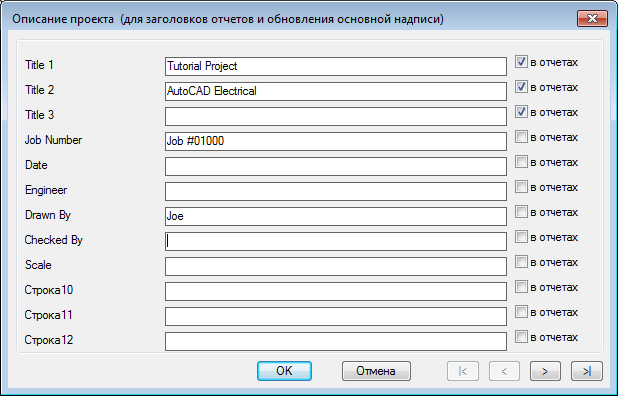

   Метки совпадают со значениями в файле WDL.
