Обновление AutoCAD® Civil 3D® 2018.2 Update содержит следующие новые функции и усовершенствования.
Обновления в эффективности проектирования
- Направление компоновки профиля. Нарисуйте фиксированные прямые участки профилей и расположите профили слева направо либо справа налево, используя команды «Фиксированный прямой участок (по двум точкам)», «Вычертить прямые участки» и «Вычертить прямые участки с кривыми». Ранее в этих командах необходимо было использовать направление компоновки слева направо.
Компоновка слева направо Компоновка справа налево (новая возможность)
Подробные сведения приведены в разделе Создание профилей компоновки.

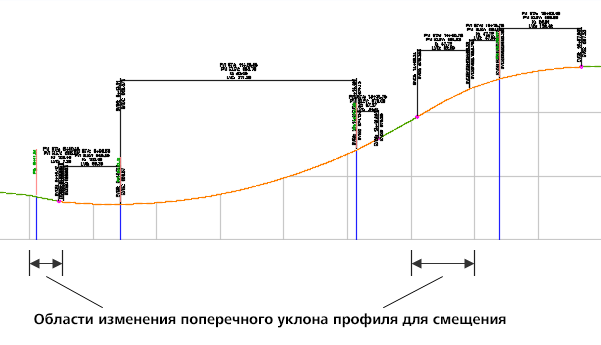

- Вертикальные кривые в областях перехода поперечного уклона профиля для смещения. Теперь вертикальные кривые создаются в областях перехода поперечного уклона профилей для смещения. Ранее в случаях, когда в родительском профиле имелись вертикальные кривые, профили для смещения создавались с прямыми сегментами в областях перехода поперечного уклона, а не с вертикальными кривыми. Подробные сведения приведены в разделе Создание профилей смещения.
- Команды Rail Turnouts and Crossings. Создание и редактирование железнодорожных стрелок и переездов с помощью команд Rail Turnouts and Crossings.
- Элементы конструкции. В эту версию включен набор элементов конструкции, в том числе новые элементы конструкции и элементы конструкции, которые ранее входили в версию AutoCAD Civil 3D 2017 v1 Enhancements.
Прим.: Для получения доступа к ним необходимо после установки импортировать файлы PKT в инструментальную палитру. Более подробную информацию см. в разделе Добавление файлов PKT элемента конструкции в инструментальную палитру. - Содержимое напорной трубопроводной сети. В эту версию входит новое содержимое напорной трубопроводной сети.
Включены следующие компоненты метрических единиц.
Деталь Metric_Ductile_Iron Metric_PE (полиэтилен) Metric_PVC (поливинилхлорид) Metric_Steel Отводы x x x x Тройники x x x x Муфты x x x x Переходы x x x x Торцы x x Воздушные клапаны x x x x Дроссельные заслонки x x x x Обратные клапаны x x x x Запорные клапаны x x x x Проходные запорные вентили x x x x Наземные гидранты x x x x Подземные гидранты x x x x Включены следующие компоненты британских единиц.
Деталь Imperial_AWWA_Flanged Imperial_AWWA_HDPE Imperial_AWWA_PVC Imperial_AWWA_Steel Комбинированный воздушный клапан x x x x Обратный клапан_ поворотный x x x x Пробковый клапан_ длинный x x x x Пробковый клапан_ короткий x x x x Клапан поплавковый_ металлическое гнездо x x x x Запорный клапан_ механическое охватывающее соединение_ с байпасом x Запорный клапан_ механическое охватывающее соединение_ без байпаса x Запорный клапан_ МЕХАНИЧЕСКОЕ СОЕДИНЕНИЕ x РАСТРУБ МЕХАНИЧЕСКОГО СОЕДИНЕНИЯ x Запорный клапан _ PFS x Гидрант_ 42 дюйма_ глубина погружения_ механическое соединение x x x x Гидрант_ 48 дюймов_ глубина погружения_ механическое соединение x x x x Гидрант_ 54 дюйма_ глубина погружения_ механическое соединение x x x x Гидрант_ 60 дюймов_ глубина погружения_ механическое соединение x x x x Гидрант_ 66 дюймов_ глубина погружения_ механическое соединение x x x x Гидрант_ 72 дюйма_ глубина погружения_ механическое соединение x x x x Труба x Сведения о задании каталога напорной трубопроводной сети и настройке списка элементов см. в разделах Задание каталога напорной трубопроводной сети и Работа со списками элементов трубопроводной сети.
Обновления, касающиеся эффективности работы

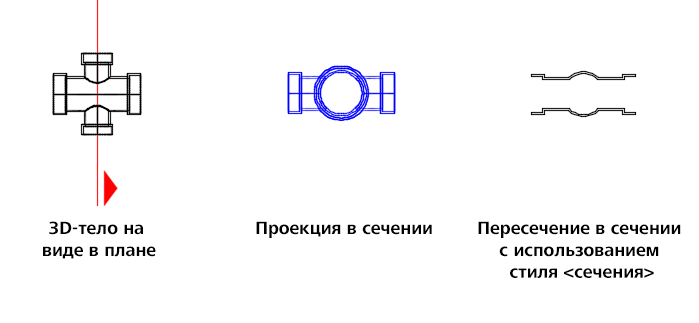

- Управление представлением пересечения 3D-тела в сечениях. Управление представлением пересечений 3D-тел, которые используют параметр стиля <сечения>, с помощью изменения свойств слоя 3D-тел. Например, цвет пересечения 3D-тела, которое использует параметр <сечения>, теперь управляется цветом слоя, связанного с 3D-телом, а не стилем проекции, связанным с телом.
Дополнительные сведения см. в разделе Стили проекций и пересечений для видов сечения и Работа со стилями проекций и пересечений на видах сечения.
- Выбор нескольких объектов при задании параметров для проекций и пересечений. Изменение параметров стиля или отметки для набора объектов в диалоговом окне «Параметры отображения проекций и пересечений» и на вкладке «Проекции и пересечения» диалогового окна «Свойства вида сечения». Можно выбрать несколько объектов щелчком мыши, удерживая клавишу SHIFT или CTRL, а затем щелкнуть в одной из выбранных ячеек для изменения настройки для всех выбранных объектов. Подробные сведения см. в разделах Диалоговое окно «Параметры отображения проекций и пересечений» и Вкладка «Проекции и пересечения» (диалоговое окно «Свойства вида сечения»).
Обновления, касающиеся совместной работы и обмена данными
- Autodesk Civil Engineering Data Translator: преобразование файлов AutoCAD® Civil 3D® в файлы для работы в Bentley® GEOPAK® и Bentley® InRoads®, а также преобразование файлов GEOPAK и InRoads в файлы, совместимые с AutoCAD Civil 3D. Дополнительные сведения приведены в разделе Autodesk Civil Engineering Data Translator.
