Вытянуть

Эта опция создает поверхность из кривой, вытягивая линию на заданное расстояние. Это расстояние должно быть линейным в любом направлении. Это важно, так как вытяжение не обязательно должно быть только в направлении X, Y или Z оси. Вытягивание вдоль оси - это простой способ построения такой поверхности, которую затем можно переместить или преобразовать так, как вам нужно. Это более короткий способ создания поверхности по двум направляющим между кривой и трансформацией кривой.

Прим.: Вытянутая поверхность требует ввода исходной кривой. Если у вас нет кривой или геометрии, то вы не сможете создать вытянутую поверхность.

Вытянутые поверхности являются точными.

Чтобы создать поверхность вытягивания:

1. Выберите вкладку «Моделирование» > панель «Поверхности» > «По кривым«» > «Вытянуть», чтобы открыть диалоговое окно Поверхность вытягивания.
2. При необходимости введите имя в поле Имя поверхности.
3. Выберите кривую, которую нужно использовать, в меню Кривая или нажмите кнопку Выбрать кривую и выберите ее в графическом окне.
4. Задайте размеры вытягивания, используя один из следующих методов:
   • Введите размеры вектора, вдоль которого вытягивается поверхность, в полях Вектор Х, Y и Z.
   • Введите начальное и конечное положение вытягивания.
5. Нажмите OK.

Пример

Рукоятка этого фена - поверхность вытягивания:

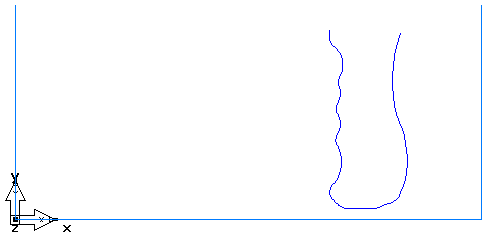

Кривая для ручки была создана с помощью инструментов построения дуг и линий. Геометрические элементы были объединены в одну кривую, которая затем была преобразована по Z на глубину ручки. Эта операция преобразования также помещает ограничивающую кривую в положение для верхней поверхности ручки.

Затем кривая ручки была вытянута вдоль вектора -0.75 дюймов по Z.
