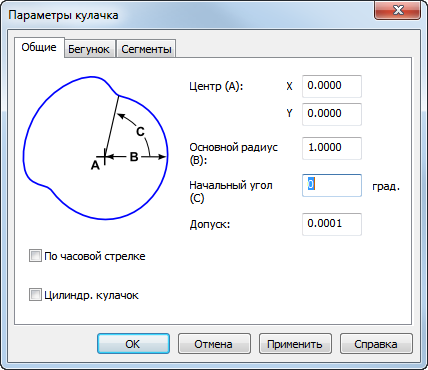

Вкладка Общие

Вкладка Общие содержит опции, которые определяют основные размеры, на которых базируются специальные атрибуты кулачка.

1. Введите координаты Центра для кулачка. Центр задает координаты X и Y для центра тела кулачка.
2. Задайте Базовый радиус, радиус окружности, определяющей тело кулачка. Это минимальное расстояние между центром кулачка и толкателем.
3. Введите Начальный угол. Начальный угол по умолчанию задан как параллельно оси Х. Введите угол в градусах, чтобы переместить начальный угол. Направление поворота для начального угла управляется опцией По часовой стрелке.
4. Кулачки по умолчанию имеют конструкцию против часовой стрелки. Выберите По часовой стрелке, чтобы спроектировать кулачок из последовательных сегментов, организованных поворотом по часовой стрелке. Обратите внимание на то, что на Начальный угол также влияет эта настройка.
5. Если у вас есть поддержка 4-осевой обработки, также можно создавать цилиндрические или барабанные кулачки. Создайте кулачок как обычно, но выберите опцию Цилиндрический кулачок.
