Прим.: Для обработки цилиндрических кулачков вы должны иметь оборачивание 4й оси.
Цилиндрические (или барабанные) кулачки задаются так же, как если бы они были обычными. Смотрите Кулачки для дополнительной информации о возвратно-поступательных кулачках. Для простых кулачков расстояния подъема и опускания - радиальные. У цилиндрических кулачков смещения подъема и опускания происходят вдоль оси оборачивания.

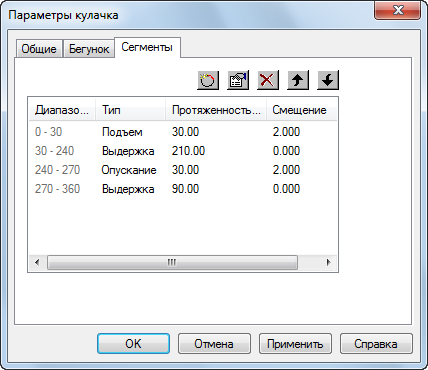

Например, если создается барабанный кулачок, который обернут вокруг оси X со следующими параметрами:
создается следующая кривая:
Обратите внимание, что сдвиг происходит в направлении X. Если вы создаете элемент Канавка с использованием кривой барабанного кулачка, то вы получите траекторию, показанную ниже.
