Элемент Измерить выступ/расточку измеряет снаружи (Выступ) или внутри (Расточка) в одном, двух или четырех направлениях. Положение элемента должно быть на уровне верха элемента Выступ или Расточка. Безопасная высота находится выше этого положения, а Высота измерения - ниже, то есть общее перемещение вдоль Направления щупа равно (Безопасная высота + Высота измерения).
|
Выступ 1 точка: |
Выступ 2 точки: |
Выступ 4 точки: |
|
|
|
|
|
Расточка 1 точка: |
Расточка 2 точки: |
Расточка 4 точки: |
|
|
|
|
|
Расточка с препятствием 1 точка: |
Расточка с препятствием 2 точки: |
Расточка с препятствием 4 точки: |
|
|
|
|

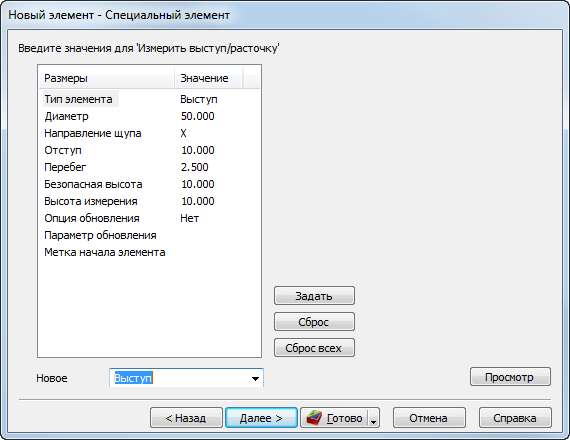

Чтобы изменить значения на этой странице:
- Выберите имя атрибута в столбце Размеры.
- Для Нового значения введите, укажите мышью или выберите значение.
- Нажмите на кнопку Задать, чтобы сохранить новое значение.
Тип элемента — Выберите тип элемента: Выступ, Расточка или Расточка с препятствием.
Диаметр — Введите или укажите мышью диаметр элемента.
Направление щупа — Выберите направление щупа в поле Новое значение из: -X, +X, -Y, +Y, X, Y или XY.
Отступ — Введите или укажите мышью расстояние от начала движения щупа до номинальной точки измерения.
Перебег — Введите или укажите мышью расстояние от номинальной точки измерения до конца хода щупа.
Безопасная высота — Введите или укажите мышью расстояние безопасного хода.
Высота измерения — Введите или укажите мышью расстояние, на которое опускается щуп ниже положения элемента перед измерением.
Задайте опции обновления для передачи в XBUILD:
- MCS — Введите систему координат станка, которую нужно обновить.
- Инструмент — Введите номер инструмента, который нужно обновить.
- Хранить — Задайте, хранить ли результаты.
- Печать — Задайте, распечатывать ли результаты.
Параметр обновления — Введите значение, которое будет передано в XBUILD.
Задать — Вы должны нажать на кнопку Задать, чтобы сохранить Новое значение для выбранного атрибута.
Сброс — Нажмите на эту кнопку, чтобы вернуть значение выбранного атрибута к его значению по умолчанию.
