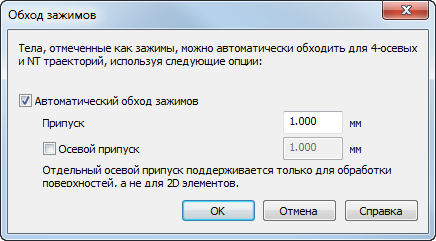

Чтобы открыть диалоговое окно Обход зажимов, нажмите кнопку Обход зажимов на странице Фрезерование диалогового окна Атрибуты обработки.
Автоматический обход зажимов — Выберите эту опцию, чтобы автоматически избегать тела, помеченные как зажимы. Чтобы пометить тело как зажим, щёлкните правой кнопкой по его имени в Виде детали и выберите Использовать тела как зажим в контекстном меню.
Припуск — Введите минимальное расстояние, которое надо оставить вокруг зажимов.
Осевой припуск — Чтобы задать отдельно осевой и радиальный припуски, выберите эту опцию и введите минимальное осевое (XY) расстояние, которое нужно оставить вокруг зажимов. Если активировать Осевой припуск, значение Припуск применяется только к радиальному (Z) расстоянию.
В случае с 2D-элементами параметра Осевой припуск игнорируется, а значение Припуск используется в качестве радиального и осевого припусков.
Пример:

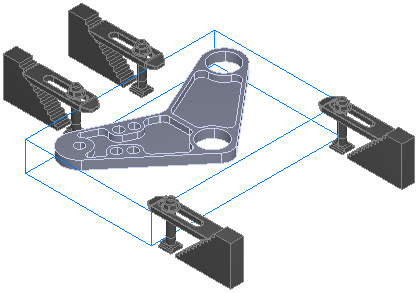

В данном примере деталь-кронштейн удерживается на месте четырьмя зажимами:

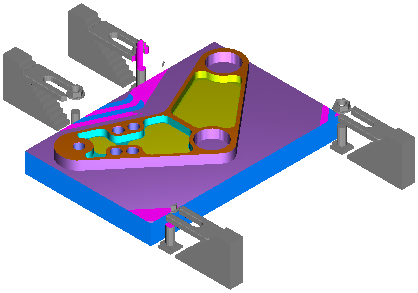

Когда Автоматический обход зажимов выключен, возникает столкновение с зажимами в областях, выделенных ярко-розовым цветом:
Здесь задний зажим показан более детально, передняя часть зажима срезана:
Когда Автоматический обход зажимов включен, зажимы обходятся:
Можно увидеть выступы в материале, которые были оставлены вокруг зажимов:
