Можно выполнять 5-осевую гравировку, используя 2D спиральную траекторию. Это позволяет использовать угол оси инструмента по нормали к поверхности, чтобы гарантировать, что гравировка имеет постоянные поперечное сечение и глубину резания.
Чтобы создать элемент 5-осевой гравировки поверхности:

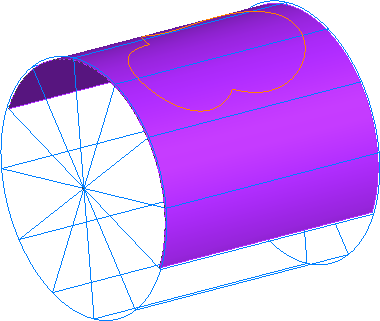

- Создайте поверхность ниже границы заготовки, чтобы задать глубину гравировки, например:

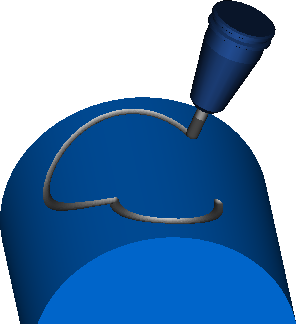

- Создайте кривую, чтобы задать форму элемента гравировки, например:
- Создайте элемент обработки поверхности с 2D спиральной операцией.
- Дважды щёлкните по элементу в Виде детали, чтобы открыть диалог Свойства элемента, и выберите спирал2d в дереве.
- На вкладке Заготовка в Выбрать ведущую кривую выберите Выбрать кривые для границ и нажмите Опции кривой.
Откроется диалог Кривая границы.
- В разделе Тип кривой границы выберите Только стенка.
Это создает траектории вдоль кривой, а не траекторию выборки внутри или снаружи кривой.
- В разделе Кривые границ нажмите Границы.
Откроется диалог Выбрать граничные кривые.
- Выберите кривую, которая определяет форму гравировки, и нажмите OK, чтобы закрыть диалог Выбрать граничные кривые.
- Нажмите OK, чтобы закрыть диалог Кривые границ.
- На вкладке 5-осевая выберите Атака и наклон, а в списке От выберите Нормаль контакта.
Это оставляет ось инструмента перпендикулярной поверхности.
- Нажмите OK, чтобы закрыть диалог Свойства элемента.
Совет: Чтобы спроецировать кривую на поверхность, используйте параметр Моделирование > Кривая > Из поверхности > Проекция на поверхность.
