Различия предварительного сверления
Есть некоторые различия в том, как операция Предварительное сверление работает с NT траекториями в сравнении с традиционными траекториями.
- Можно использовать операцию Предварительное сверление с траекторией NT Зигзаг. Это недоступно для традиционной траектории Зигзаг.
- С новыми NT траекториями зигзагообразное врезание автоматически отключается при использовании операции Предварительное сверление. Эта функция не поддерживается применительно к исходной траектории Спираль. Необходимо задать для параметра Макс. угол врезания значение 0, чтобы отключить зигзагообразное врезание при использовании операции Предварительное сверление.
- Операция Предварительное сверление для NT траекторий включает вершины многовысотных островков (не поддерживается для традиционных траекторий).
- Традиционная траектория Спираль поддерживает ручной ввод точек врезания для положений предварительного сверления с помощью атрибута Точки врезания. NT траектории поддерживают только автоматические положения.
Различия переходов
Существуют некоторые различия в атрибутах, доступных для NT траекторий на вкладке Шаг диалогового окна Свойства элемента.
Есть две опции Тип врезания для NT траекторий:
- Сгладить — Похожа на опцию 'S-тип' традиционной траектории
- Прямой — Похожа на опцию Линия традиционной траектории.
Можно задать отдельно опции Подвод и Отвод для NT траекторий:
Для NT траекторий есть опция Подход снаружи. Она позволяет автоматически добавить небольшой подвод всякий раз, когда инструмент врезается за пределами заготовки. Когда вы выбираете эту опцию, опции подвода отключаются. Снимите выбор с этой опции, чтобы вручную задать подвод как линию, дугу и/или расширение траектории.
Различия минимизации отводов
Элемент «Карман»
Для элемента Карман паз траектории режется вдоль смещений, а не просто по прямой линии. Поэтому здесь меньше врезаний, чем при традиционных траекториях.

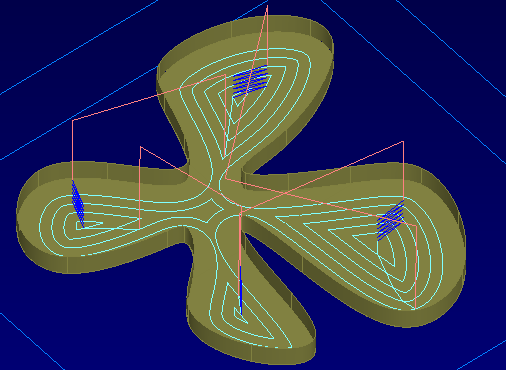

Пример традиционной траектории:

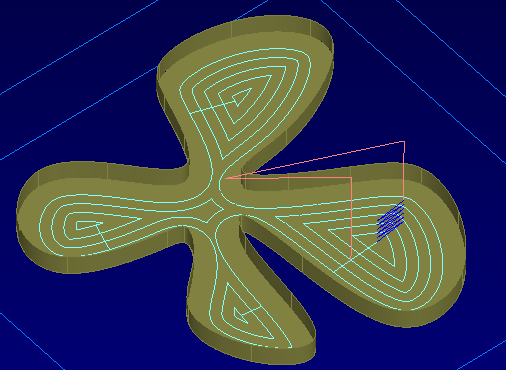

Пример NT траектории:
Элемент «Выступ»
Для элемента Выступ траектория делает гораздо меньше отводов и врезаний на кромке заготовки.

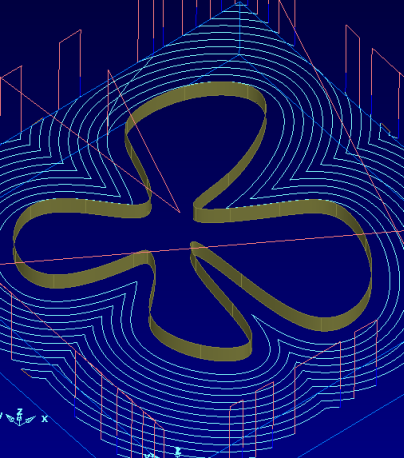

Пример традиционной траектории:
Пример NT траектории:
Другие различия
На вкладке Фрезерование для NT траекторий есть атрибут Длина отвода при переходе, который контролирует, когда отводить и врезать инструмент на переходах Выступа. Это расстояние является абсолютным и заменяет атрибут Мин. расст. ускор. хода %, используемый в традиционных траекториях перемещения инструмента.
Можно использовать диалог Опции вывода для контроля над тем, как точки траектории процессируются в управлявшей программе. Для 2.5D элементов этот диалог доступен только для NT траекторий.
Использование опции Минимизировать отводы с NT траекториями дает результаты лучше, чем традиционные траектории.
