Вдоль X — Выберите эту опцию, чтобы выполнять резание вдоль оси Х.
Вдоль Y — Выберите эту опцию, чтобы выполнять резание вдоль оси Y.

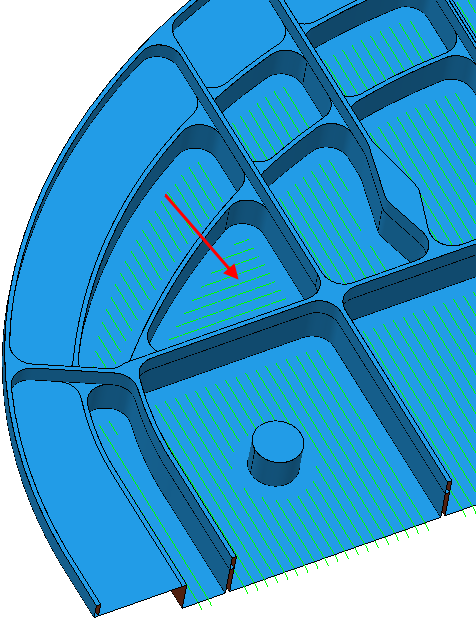

Автоматически — выберите этот параметр, чтобы разрешить FeatureCAM определять наиболее подходящий угол для каждой области элемента.
Угол растра — при необходимости введите значение угла в градусах. Траектория может располагаться под любым углом. Угол измеряется против часовой стрелки от оси X, если выбрана опция Вдоль X, или против часовой стрелки от оси Y, если выбрана опция Вдоль Y.
Добавить перпендикулярный проход доработки — Выберите эту опцию, если хотите добавить перпендикулярный проход доработки. Например, этот параметр добавляет проход Вдоль Y к операции Вдоль X. Чтобы использовать эту опцию, вам также необходимо задать Угол отвесного уклона.
Оптимизировать параллельный проход — если при создании растровой траектории выбран параметр Добавить перпендикулярный проход доработки, а значение параметра Угол отвесного уклона больше 0
, параметр Оптимизировать параллельный проход сокращает параллельный проход так, что он не обрабатывает области, которые обрабатывает перпендикулярный проход.
Угол отвесного уклона — Эта опция используется с опцией Добавить перпендикулярный проход доработки. Перпендикулярный проход применяется только в областях, выходящих за этот предел уклона.
Доработка — Нажмите на эту кнопку, чтобы открыть диалог Доработка.
Обрезка столкновений с патроном — Обрезает траекторию там, где патрон или хвостовик сталкивается с поверхностью детали или контрольной поверхностью. Когда выбрано, атрибуты Зазор патрона и Зазор хвостовика отображаются на вкладке Фрезерование для операции.
Максимальная обработка заготовки — Используйте с опцией Обрезка столкновений с патроном, чтобы обрабатывать заготовку максимально близко к форме конечной детали, не вызывая столкновений с патроном. Это создает более плавные траектории с меньшим количеством отводов, что может повысить качество поверхности и сократить время обработки, но может вызвать увеличение холостых ходов для некоторых деталей.
