Диалог Параметры модели заготовки

Диалоговое окно Параметры модели заготовки используется для редактирования параметров, влияющих на использование модели заготовки совместно с элементом.

Чтобы открыть диалог Параметры модели заготовки, нажмите Опции модели заготовки на вкладке Фрезерование диалога Свойства элемента.

Черновая обработка остаточного припуска модели заготовки

Эти атрибуты применяются к черновой операции.

Перекрытие — Введите значение для увеличения остаточных областей на заданное расстояния (измеряется вдоль поверхности). Отрицательное значение уменьшает размер остаточных областей.

Искать материал толще — Введите пороговое значение. FeatureCAM игнорирует оставшийся материал, который тоньше заданной пороговой величины.

Минимальная длина зазора — Введите длину, которая контролирует фрагментацию, удаляя зазоры, которые короче этого расстояния, с сегментом траектории. Большое значение сокращает фрагментацию, но увеличивает длину траектории, которая не режет материал. Маленькое значение дает более короткие траектории, но увеличивает количество подъёмов.

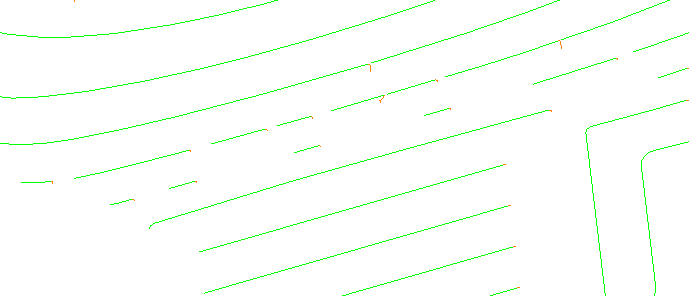

• Минимальная длина зазора 0:

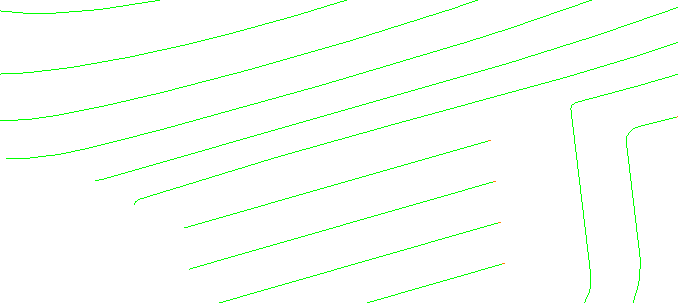

• Минимальная длина зазора значения по умолчанию:



Задействование модели заготовки в чистовой обработке

Эти атрибуты применяются только к чистовой операции. Они уменьшают износ инструмента, улучшают качество поверхности и останавливают чрезмерное врезание инструмента в материал.

Только оставшийся материал — Выберите эту опцию, чтобы ограничить траектории областями, где минимальное количество материала удаляется с модели заготовки.

Искать материал толще — Введите пороговое значение. FeatureCAM игнорирует оставшийся материал, который тоньше заданной пороговой величины.

Минимальная удаляемая длина — Введите пороговое значение. FeatureCAM игнорирует участки траектории, которые короче этого значения.

Использовать глубину резания — Выберите эту опцию, чтобы ограничить глубину резания введенным значением.
