Диалог Свойства элемента позволяет редактировать атрибуты существующих элементов.
Используйте один из следующих методов, чтобы открыть диалог Свойства элемента:
- Дважды щёлкните по элементу в графическом окне или в Виде детали.
- Щёлкните правкой кнопкой мыши по элементу в Виде детали и выберите Свойства из контекстного меню.
- Выберите элемент в графическом окне или виде детали и нажмите кнопку Свойства
на панели Редактирование элемента/геометрии.
- Щелкните кнопку Принять и изменить свойства в мастере Новый элемент.

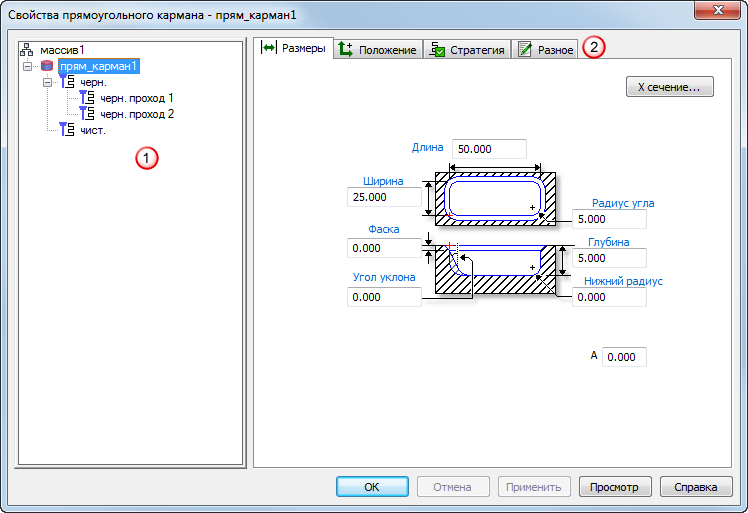

Диалог Свойства элемента имеет дерево слева и вкладки справа:
дерево
вкладки
Дерево отображает список операций и проходов для элемента. Отображаемые в диалоге вкладки изменяются в зависимости от выбранного в дереве уровня.
Атрибуты уровня элемента доступны в диалоговом окне Свойства элемента и зависят от типа элемента.
