Включение опции С трохоидой подключает возможность обнаружения и избегания перегрузки инструмента. По мере того как инструмент идет к состоянию перегрузки, FeatureCAM автоматически вставляет траекторию с трохоидой, чтобы убрать перегрузку. Это происходит в углах, в узких каналах, пазах и при первом резании траектории смещения, которая, по сути, является узким каналом.
Поскольку некоторая перегрузка инструмента может быть допустимой, можно управлять резанием С трохоидой с помощью атрибута Избегать перегрузки (% от шага). Это допустимый процент перегрузки для существующего шага. То есть, если вы используете шаг в 10 мм и атрибут Избегать перегрузки (% от шага), равный 10%, то трохоидальные перемещения не начнут появляться, пока не будет превышено условие перегрузки в 10% (или 1 мм).

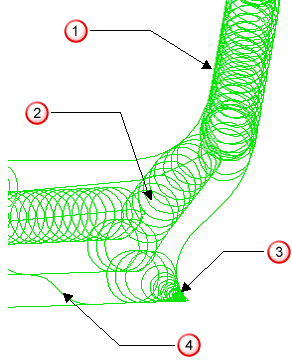

Детальный вид типовой траектории:
- Канал
- Первый проход
- Острый угол
- Плавная связь
Посмотрев на угол, легче увидеть трохоидальные траектории:
