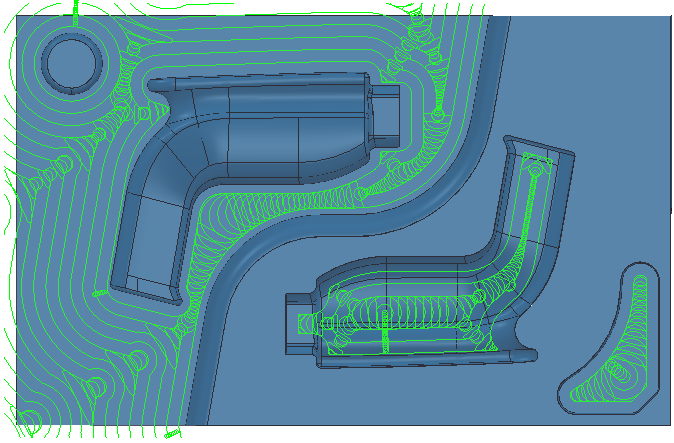

Обработка Vortex - это стратегия выборки, которая быстро удаляет материал из 3D детали, контролируя нагрузку на инструмент. Vortex больше всего подходит для цельного твердосплавного инструмента и часто используется в комбинации со ступенчатым резанием.

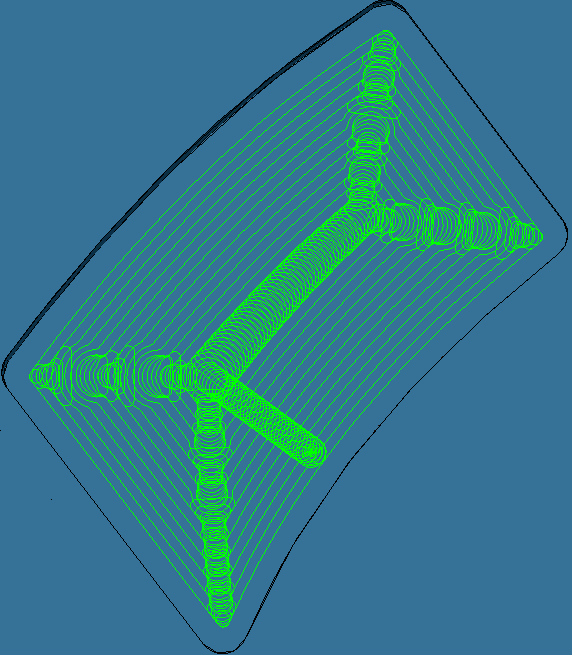

Это траектория стиля смещения, она имеет следующие основные элементы:
- Угол контакта (Vortex) никогда не превышает угол контакта, полученный при прямолинейном резании (с заданным шагом), на более чем 15%. Это исключает избыточную нагрузку на инструмент и все резы полным диаметром. Это позволяет увеличивать скорости подачи. Для других траекторий выборки значения резания основываются на параметрах обработки паза, полученных от производителя инструмента, чтобы гарантировать, что инструмент может поддерживать полное резание. Когда инструмент подходит к максимальному углу контакта, для оптимальной обработки траектория изменяется на трохоидальную, чтобы избежать перегрузки инструмента.
- Станок почти всегда работает с заданной скоростью подачи. При использовании других траекторий выборки станок автоматически замедляется при приближении к углу, а угол контакта увеличивается. Vortex модифицирует траекторию таким образом, что угол контакта инструмента никогда не превышается, а станок достигает указанной скорости подачи. Единственный случай, когда станок не работает с заданной скоростью подачи, это когда геометрия модели (паз или угол) меньше значения наименьшего радиуса, который станок может выполнять на полной скорости.
- При использовании Vortex обработка выполняется боковой частью инструмента, поэтому она разработана для цельного твердосплавного инструмента, но возможно использование других инструментов.
- Так как FeatureCAM контролирует угол контакта инструмента, вы можете увеличивать глубину резания, что сокращает время обработки.
- Обработка Vortex часто используется в комбинации со Ступенчатым резанием для уменьшения уступов, увеличивая при этом скорость удаления материала.
- Траектории Vortex автоматически проверяются на безопасность. FeatureCAM проверяет:
- вертикальные врезания в материал.
- превышение угла контакта инструмента.
- превышение глубины резания.
- малые дуговые перемещения.
Чтобы получить максимальные преимущества от обработки Vortex:
- Настройте параметры Vortex, чтобы они подходили для каждого станка.
- Используйте Ступенчатое резание для уменьшения уступов, вызываемых увеличением глубины резания.
При использовании оптимальных параметров Vortex значительно сокращает время обработки.
Создание траектории 3D Vortex
Чтобы создать 3D черновую траекторию Vortex по Z-слоям, выберите Vortex на вкладке Стратегия диалога Свойства фрезерования поверхности:
Следующие атрибуты доступны для траекторий Vortex в диалоге Свойства элемента:
Вкладка П/С
- Подача — Введите скорость, с которой инструмент врезается в материал. Траектории Vortex обрабатываются с этой скоростью подачи резания практически постоянно.
Вкладка Фрезерование
- Мин. интервал между точками Vortex — Введите минимальный интервал между точками, на который может перемещаться инструмент на заданной подаче. Если станок имеет слишком много точек для обработки, он не может поддерживать заданную подачу.
- Мин. радиус Vortex — Введите минимальный радиус внутренних трохоид. Траектории Vortex используют трохоидальные движения для поддержки постоянной скорости подачи. Более высокая скорость подачи требует большего минимального радиуса. Если вы не замените здесь это значение, используется значение по умолчанию, подходящее для типового станка с подачей, заданной для данной операции.
- Подъем по Z Vortex — Введите расстояние по Z, чтобы поднимать инструмент во время трохоидальных движений во избежание контакта между инструментом и поверхностью.
Вкладка Стратегия
- Нережущие ходы — Открывает диалог Нережущие ходы Vortex, где можно задать, уменьшать или повышать подачу на нережущих ходах.
Пример 3D Vortex
Этот пример показывает, как комбинировать обработку Vortex со ступенчатым резанием для быстрого удаления материала.
Так как обработка Vortex выполняет резание боковой стенкой инструмента, она создана для цельных твердосплавных инструментов, но могут быть и другие типы инструментов, подходящие для Vortex. Эти инструменты работают лучше всего при выполнении глубоких резов с относительно малым шагом.
Для эффективной обработки с большой глубиной резания вы должны быть уверены, что угол контакта инструмента никогда не превысит заданное значение. Это исключает избыточную нагрузку на инструмент и все резы полным диаметром. FeatureCAM достигает этого путем использования трохоидальных перемещений, предотвращающих превышение инструментом максимального значения угла контакта.

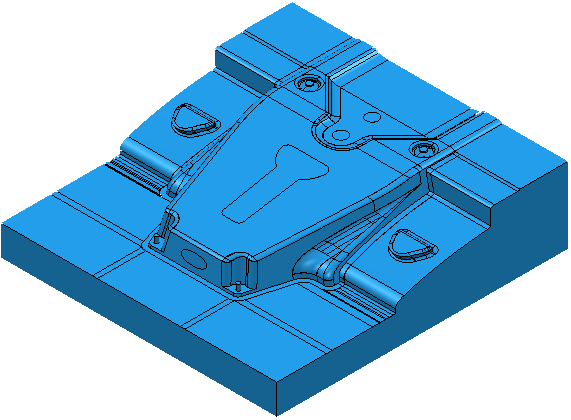

Используется 3D модель:

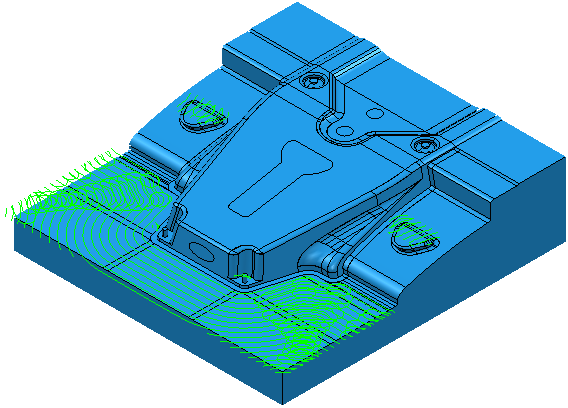

Создадим траекторию Vortex без ступенчатого резания.

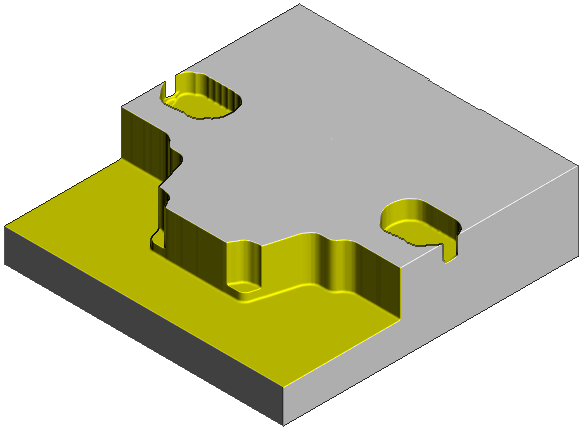

Это быстро удаляет большие объемы материала, но оставляет большие ступени на детали.

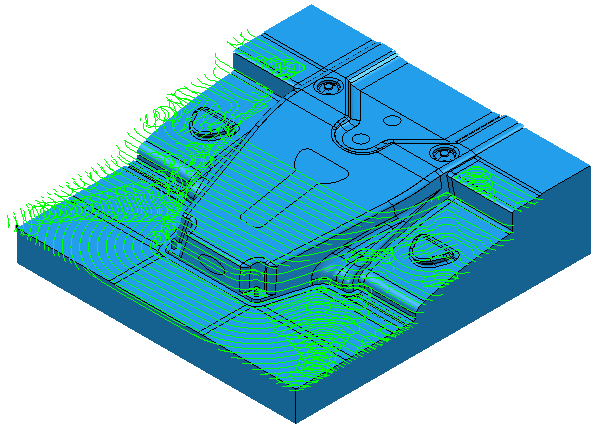

Можно минимизировать размер этих уступов, используя опцию Ступенчатое резание.

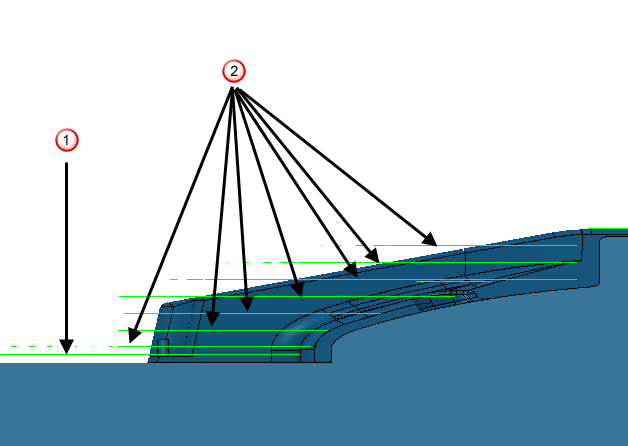

Это добавляет дополнительные слои обработки. Детализированный вид сбоку:
Изначальный проход Vortex
Проходы ступенчатого резания

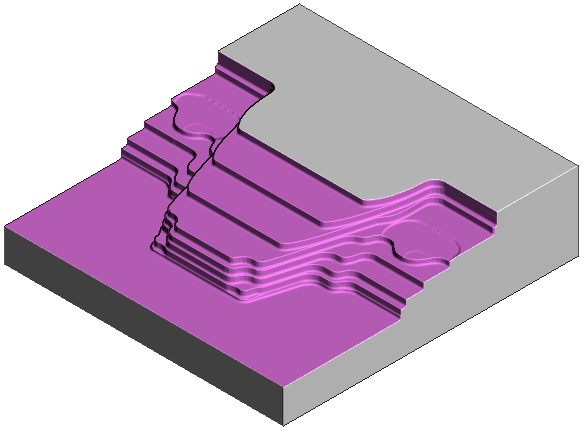

Также он обрабатывает дополнительный избыточный материал.
