Если вы работаете с твердотельной моделью, вы можете распознать глухие карманы автоматически. Чтобы полость была распознана как карман автоматически, должны быть выполнены следующие условия:
- Карман должен иметь плоское дно. Полость, которая проходит через всю заготовку, не может быть распознана. Сквозные полости могут быть распознаны только как элементы Стенка.
- Карман должен иметь стенки по всему периметру.
Для полостей с такими условиями автоматическое распознавание найдет:

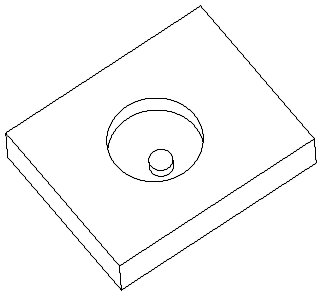

- Границу кармана и границы островков. Обратите внимание, что островки должны быть отдельно от границ, но они могут быть разной высоты. Островок в этом примере распознается автоматически:

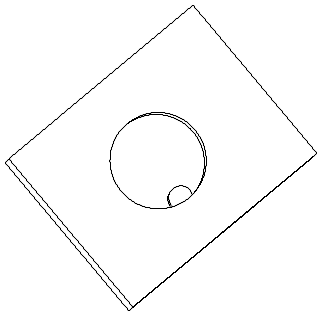

Этот островок не распознается автоматически.
- Глубина кармана определяется самой высокой стенкой кармана. Если вы хотите, чтобы все элементы, которые вы распознаете, начинались с одинаковой координаты Z, выберите Постоянная высота по Z и затем введите элевацию. Если карманы, которые вы пытаетесь распознать, делят стенку с выступом, вам следует управлять глубиной в этом случае. На этой картинке показан карман, который распознан автоматически.
На этой картинке показан карман, который распознается при элевации, заданной у основания выступа.
- Если карман имеет постоянный радиус у основания, он распознается автоматически.
Фаски не распознаются, но их можно добавить в диалоге Свойства элемента. Карманы с уклоном не могут быть распознаны автоматически. Вы должны использовать опцию Объединить кривые элемента, чтобы распознать элементы с уклоном.
