Пример принятия решения

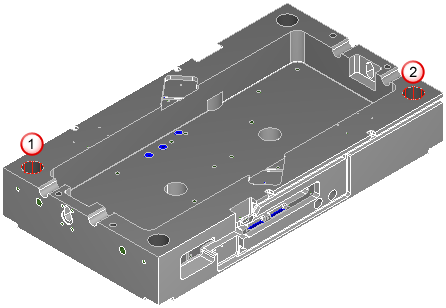

В этом примере деталь содержит очень много элементов.

После фрезерования элемента Торец, обрабатывается первый элемент Растачивание , затем - второй элемент Растачивание , после которого выполняются все остальные элементы. Чтобы избежать ненужного времени на обработку, можно измерить щупом элемент Растачивание после того, как он обработан, и решить, продолжать обработку, выполнить доработку или прервать выполнение программы, в зависимости от результатов измерения.

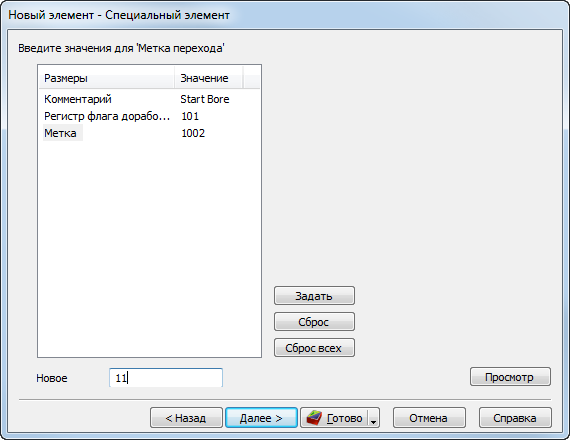

1. Создайте элемент Метка перехода, чтобы запустить процесс.



   Код УП для этого элемента Метка перехода:

   (Test Jump Label PROBEOPER TEST_JUMP_LABEL1)

   (Start Bore)

   #101=0

   N11

2. Надо, чтобы процесс принятия решения запускался после элемента Торец, поэтому задайте Нумерацию операций для элемента Метка перехода, равной 2, и перетащите элемент в нужное положение в Виде детали.
3. Создайте элемент Измерить выступ/расточку, чтобы измерить элемент Расточ.1 после того, как он обработан.
4. Создайте элемент Прервать/Продолжить/Доработка, чтобы управлять тем, что происходит после измерения. Для данного примера заданы следующие значения:

   Номинальное значение: 27,000

   Значение допуска: 0,050

   Метка Продолжить: 12

   Метка доработки: 11 (значение, которое было задано для начальной метки перехода)

   Ошибка размера: 13

5. Установите Нумерацию операций равной 5, так как надо, чтобы это был пятый элемент (после элемента Торец, начальной Метки перехода, элемента Расточ.1 и элемента Измерить выступ/расточку).

   Код УП для этого элемента Прервать/Продолжить/Доработка:

   ( Test Abort/Continue/Remachine PROBEOPER TEST_ABORT_CONTINUE_REMACHINE1 )

   (Remachining check conditional)

   (Begin decision sequence)

   #102=27 (nominal value)

   #104=[#102-#510] (signed difference of actual from nominal)

   #103=0.05 (tolerance value)

   (Decision 1)

   IF [ABS[#104]LT#103] GOTO 12 (within tolerance case)

   (Decision 2)

   IF [#104LT0]GOTO 13

   (Decision 1 and 2 skipped)

   [#101=#101+1]

   IF [#101EQ1] GOTO 11 (run toolpath again)

   DPRNT[Error: Second Required Remachining]

   GOTO 99999

   (Decision 2 result)

   N13

   DPRNT[Error: Too Big]

   GOTO 99999

   (Decision 1 result)

   N12

   N835 M5 M9

   N840 G91 Z0

   N845 M01

6. Создайте метку Прервать (Abort) в конце кода УП:



7. Задайте для Нумерации операций большое значение, такое как 100.

   Код УП для этого элемента Метка перехода:

   ( Test Jump Label PROBEOPER TEST_JUMP_LABEL3 )

   (Abort)

   #101=0

   N99999
