Исключения перечислены далее. Эти правила применяются к элементам 2.5D фрезерования.
- Зигзагообразное врезание не выполняется для траекторий NT Спираль, NT Зигзаг, NT Непрерывная Спираль и Vortex, когда используются точки предварительного сверления.
- Если параметр Макс. угол врезания имеет значение 0, то инструмент врезается в элемент по прямой.
- Если выбрано зигзагообразное врезание (посредством снятия флажка Спиральное врезание), но FeatureCAM определяет, что недостаточно места для зигзага, то возможно два варианта.
- Если выбрано станок поддерживает спираль, то выполняется врезание зигзагом на глубину по контуру элемента.
- Если параметр Станок поддерживает спираль не выбран, то FeatureCAM врезается по прямой.
- Если выбран параметр Спиральное врезание, но FeatureCAM определяет, что недостаточно места, то FeatureCAM следует правилам врезания зигзагом (правило 2).
Врезание зигзагом выполняется тогда, когда не выбрана опция Спиральное врезание. Врезание зигзагом обычно перемещается линейными сегментами. Можно контролировать длину этих отрезков с помощью команды Макс. расст. врезания, а уклон линейных перемещений — с помощью команды Макс. угол врезания. Если вы задаете Точку врезания, то врезание зигзагом остается доступным, но расстояние перемещений вычисляется автоматически. FeatureCAM задает начальную точку для обработки элемента и зигзагообразные перемещения инструмента между точкой врезания и автоматически вычисленной начальной точкой.

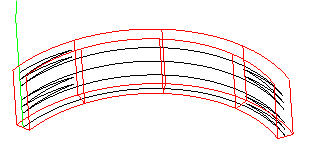

Для простых канавок или для точек врезания, расположенных в узких областях элемента, прямое, линейное врезание зигзагом может быть невозможно, так как эти перемещения будут зарезать элемент. Вместо этого инструмент будет выполнять зигзагообразные перемещения вдоль 3D дуги или комбинации 3D дуг и линий, которые будут повторять форму элемента. В этом случае перемещения по 3D дуге выводятся в код УП. В настоящий момент нет способа аппроксимировать эти перемещения с помощью сегментов 3D линий. Параметр Лин. аппроксимация применяется только для винтовых уклонов.
Также смотрите раздел Использование врезания зигзагом для обработки спиральной траектории для простой канавки.
Ограничения для спирального и зигзагообразного врезания
FeatureCAM пытается автоматически определить положения для врезания в деталь, используя указанные ниже критерии.
- Перемещение врезания не должно создавать зарезов.
- Для врезания зигзагом расстояние XY для каждого линейного перемещения должно составлять, как минимум, один диаметр инструмента для нецентрорежущей фрезы. Центрорежущие фрезы требуют только перемещения XY на 20% от диаметра инструмента.
- Для спирального врезания применяются указанные ранее ограничения, кроме того, что расстояние применяется к каждому 360
-му спиральному перемещению.
Если вы запрашиваете врезание и не получаете перемещения врезания, то задайте Точку врезания или предварительное сверление в точке вхождения.
