Когда коррекция РИ выключена, угол входа в деталь контролируется атрибутом Угол врезания.
Угол врезания
Введите угол подвода для инструмента, измеренный от детали. Угол 0 подходит вдоль траектории. Угол 90 подходит перпендикулярно траектории. Если скан-линия начинается с выступа, значение 90 используется автоматически для этой скан-линии. Единственными корректными значениями являются 0 или 90 градусов.

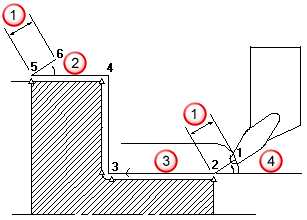

Угол врезания и Угол отвода задаются от траектории (или продления траектории), относительно стороны траектории, с которой находится инструмент, и по направлению, в котором инструмент перемещается. На следующем рисунке Точка 1 - это вычисленная точка врезания, а Точка 6 - это вычисленная точка отвода.
Зазор
Угол отвода
Зона безопасной высоты
Угол врезания
