Постоянная глубина — см. Глубина чернового резания.
Чистовой припуск по Х
Чистовой припуск по Z
Чистовой припуск по Х
Чистовой припуск по Z — Смотрите Чистовой припуск по Х.
Угол врезания черновой — введите угол, под которым инструмент входит в заготовку в черновых операциях, когда параметр Коррекция РИ отключен.
Угол врезания чистовой — введите угол, под которым инструмент входит в заготовку в чистовых операциях, когда параметр Коррекция РИ отключен.
Угол отвода черновой — Введите угол, под которым инструмент отходит от заготовки после резания в черновых операциях, когда Коррекция РИ выключена.
Угол отвода чистовой — Введите угол, под которым инструмент отходит от заготовки после резания в чистовых операциях, когда Коррекция РИ выключена.
Длина отвода — Это расстояние вдоль линии угла отвода, на которое инструмент отводится перед тем, как вернуться к следующему шагу.
Длина отвода
Граница
Зазор
Глубина
Зазор как длина чистового отвода — когда этот параметр включен, значение параметра Зазор используется как длина подвода и отвода для чистовых перемещений. Когда не выбрана, используется значение Длина отвода.
Коррекция на радиус инструмента
Включите эту опцию, чтобы игнорировать радиус инструмента при генерировании проходов для элементов точения, расточки и торцовки. Фактическая геометрия детали выводится как траектория. Предполагается, что коррекция радиуса инструмента будет выполняться оператором на станке, когда эта опция активирована.
Выберите, нужна ли Коррекция РИ для Черновой, Получистовой и Чистовой операций. Введите параметры Угол подвода, Угол отвода и Длина подвода для Коррекции РИ.
|

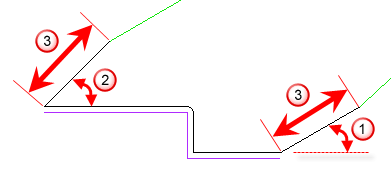

Пример элемента Точение
|
|
Угол подвода черновой — введите угол, под которым инструмент входит в заготовку в черновых операциях, когда параметр Коррекция РИ включен.
Угол подвода чистовой — введите угол, под которым инструмент входит в заготовку в чистовых операциях, когда параметр Коррекция РИ включен.
Угол отвода черновой — Введите угол, под которым инструмент отходит от заготовки после резания в черновых операциях, когда Коррекция РИ включена.
Угол отвода чистовой — Введите угол, под которым инструмент отходит от заготовки после резания в чистовых операциях, когда Коррекция РИ включена.
Повторно использовать путь в циклах — Относится к опции Использовать циклы. Включите эту опцию, чтобы выводить кривую в файл УП один раз, а затем ссылаться на неё и в черновом, и в чистовом стандартных циклах. Эта опция включена по умолчанию.
Зазор стандартного цикла по Х и по Z — Эти атрибуты контролируют положение инструмента перед началом стандартного цикла точения. Положение инструмента получается путем применения зазоров по Z и по Х к начальной точке кривой.
