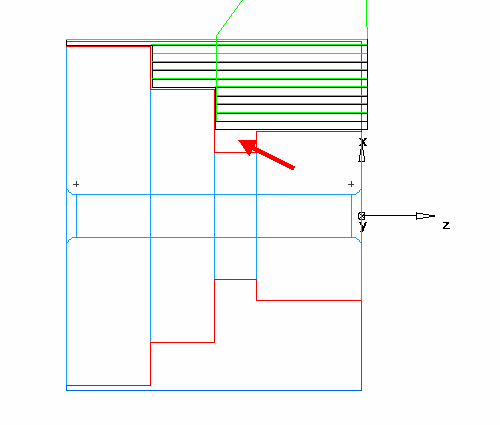

В следующем примере инструмент выполняет элемент Точение, который начинает переходить в элемент Канавка. Это можно увидеть на симуляции осевой линии в выделенной области:

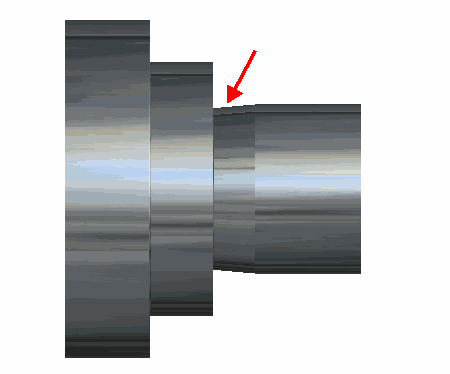

Также можно увидеть, что это происходит, в 3D симуляции:
Чтобы избежать этой ситуации, выберите Удалить все поднутрения.
Когда эта опция выбрана, инструмент не переходит в элемент Канавка. Вы можете это видеть на видах симуляций для этого же примера.

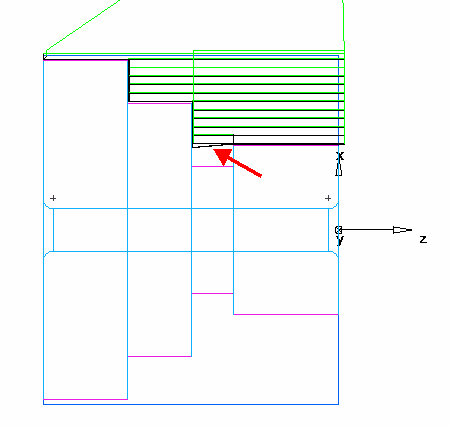

Симуляция осевой линии:

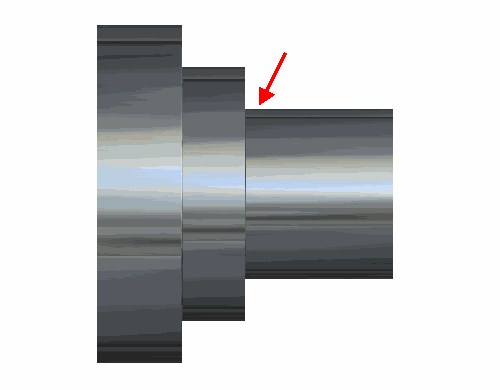

3D симуляция:
