Вкладка Размеры (3D фаска)

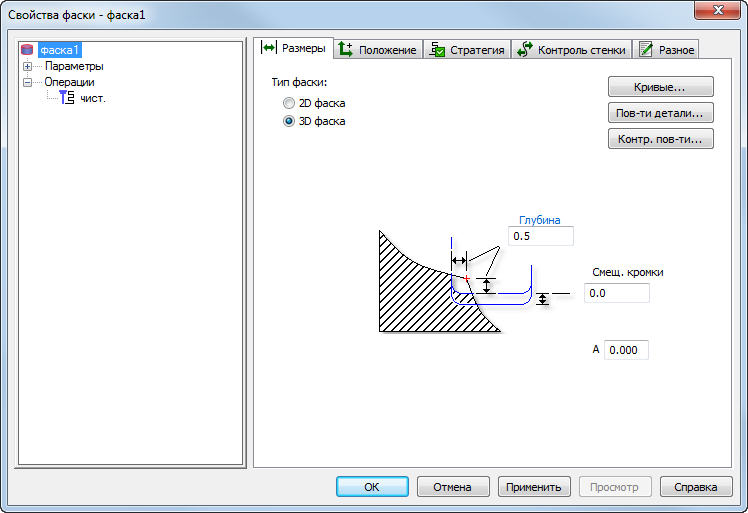

Можно использовать вкладку Размеры диалога Свойства фаски, чтобы изменить размеры элемента Фаска.

Используйте элемент 3D фаска, чтобы создать фаски по кривым, которые не лежат в плоскости XY, или по неплоским кривым.

Введите Глубину 3D фаски, которая является горизонтальным и вертикальным (отрицательным) смещением инструмента от точки контакта на кривой ввода (по умолчанию 0.020" или 0.5 мм).

Вы можете ввести Смещение кромки, которое является дополнительным отрицательным вертикальным смещением инструмента. По умолчанию задано 0.0.

Прим.: Горизонтальное смещение компенсируется, так что оно остается постоянным (размер Глубина).

Кнопки Поверхности детали и Контрольные поверхности работают так же, как для элемента 3D фрезерования поверхности, но они не обязательны для 3D фасок.

Поверхности детали

Используйте этот диалог для выбора поверхностей в 3D детали, на которых вы хотите проверить зарезы.

1. Выберите поверхность в списке или нажмите на кнопку Выбрать поверхность и выберите поверхность мышью. Для выбора дополнительных поверхностей снова нажимайте на кнопку Выбрать поверхность перед выбором каждой дополнительной поверхности.
2. Нажмите ОК для возврата в диалог Свойства элемента.
3. Нажмите ОК и Применить, чтобы применить выбранные поверхности к элементу и вернуться в диалог Свойства элемента.

Контрольные поверхности

Контрольные поверхности - это поверхности, обозначающие области, которые не будут отфрезеровываться. Используйте этот диалог для выбора поверхностей, которыми хотите ограничить обработку 3D элемента.

1. Выберите поверхность в выпадающем списке или нажмите на кнопку Выбрать и выберите поверхность мышью. Для выбора дополнительных поверхностей снова нажимайте на кнопку Выбрать перед выбором каждой дополнительной поверхности.
2. Нажмите ОК для возврата в диалог Свойства элемента.
3. Нажмите ОК и Применить, чтобы применить выбранные поверхности к элементу и вернуться в диалог Свойства элемента.

Если вы выберете любые Поверхности детали, то они могут быть обработаны на глубину фаски (то есть, припуск равен -Глубина).

Если вы выберете любые Контрольные поверхности, то появится атрибут Контрольный припуск на вкладке Фрезерование (по умолчанию 0).
