Оборачивание

Оборачивание 4й оси позволяет вам оборачивать 2.5D элемент вокруг оси X или оси Y. Вам необходим станок с возможностями 4й оси для использования этого элемента.

Оборачивание 4й оси использует поворотный стол как постоянно двигающуюся ось. Вращение происходит во время операции обработки и движение инструмента ограничено осью Х или Y и осью Z. Оборачивание ограничено цилиндрической заготовкой. Побочным эффектом оборачивания является то, что движения по дугам должны быть сконвертированы в линейные передвижения для постпроцессирования. Эта конвертация контролируется атрибутом Допуск оборачивания.

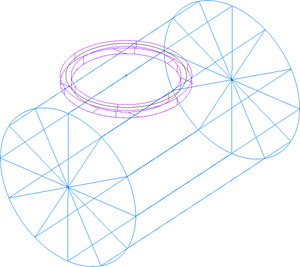

Вы можете обернуть любой фрезерный элемент, используя оборачивание 4й оси или точение/фрезерование. Этот пример показывает простой элемент Канавка, который обернут вокруг оси X.

Элемент:	3D симуляция:

Прим.: Элементы не показаны как обернутые, но когда вы сгенерируете траектории для установа оборачивания, траектории будут обернутыми.
