Одним из недостатков использования чистовой обработки по Z является то, что плоские поверхности могут попадать между Z-слоями вашей операции. Параметр вложенности чистовой обработки по Z вставляет траектории перемещения инструмента в пологие области между срезами. Эта опция пытается выполнить чистовую обработку всей детали с минимальным количеством отводов.

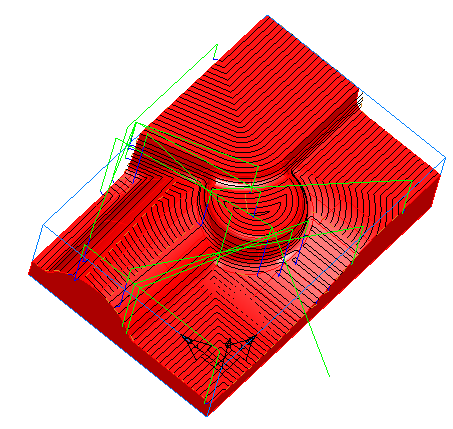

В этом примере показаны грубые вложенные траектории.
Включите вложенные траектории, выбрав параметр Вложенные спиральные траектории на вкладке Стратегия.
Вложенные траектории контролируются с помощью параметра Максимальный уклон спирали. Этот параметр контролирует уклон, ниже которого вставляются зигзагообразные траектории. Более высокое значение Максимального уклона спирали увеличивает размер области зигзага или спирали. В общем, этот параметр должен иметь значение меньше 40, так как зигзагообразные траектории должны ограничиваться поверхностями с небольшим уклоном.
При использовании технологии вложенности траектории по Z всегда вычисляются с помощью указанного значения параметра Высота гребешка, а не явного шага по Z. То, насколько точно траектории совмещаются с поверхностью, контролируется параметром Допуск. Чтобы сократить отводы, настройте параметр Длина отвода при переходе.
Аппрокс. дуги/линии применяется к части Z-слоев вложенной траектории.
Существует четыре разных стиля траекторий, которые могут быть созданы для пологих областей.

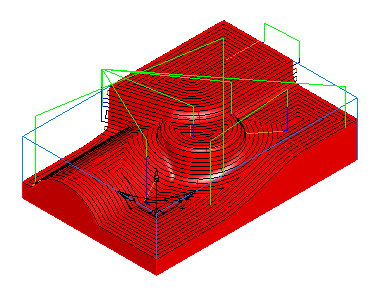

Если выбрать параметр Замкнутые спирали на вкладке Стратегия, но отключить атрибут Спираль на вкладке Фрезерование, то будут сгенерированы траектории смещения.
Если выбрать параметр Замкнутые спирали на вкладке Стратегия и атрибут Спираль на вкладке Фрезерование, то будут сгенерированы непрерывные спиральные траектории.

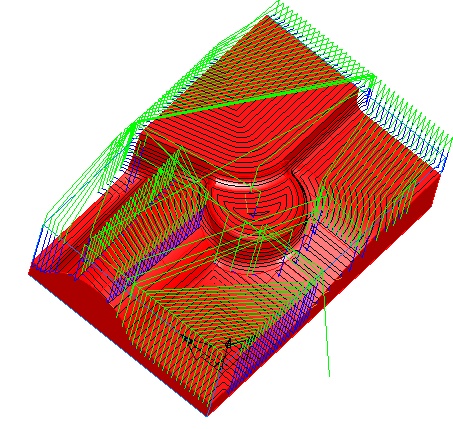

Если выбрать параметр Замкнутые спирали на вкладке Стратегияи Двусторонняя в диалоговом окне Направление резания (открывается с помощью кнопки Направление) вкладки Фрезерование, то будут созданы траектории зигзагом.

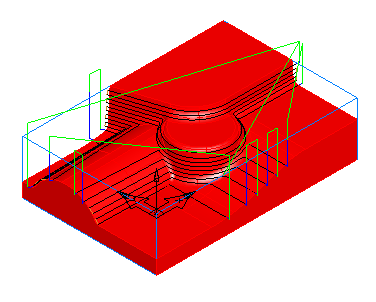

Если выбрать параметр Замкнутые спирали на вкладке Стратегия и Однонаправленный в диалоговом окне Направление резания (открывается с помощью кнопки Направление) вкладки Фрезерование, то будут созданы траектории, которые режут в одном направлении.

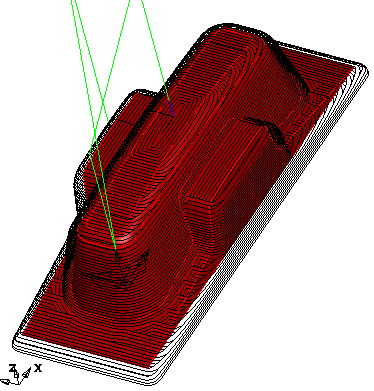

Удалить пологие слои — В дополнение к стилю резания в пологих областях можно также изменить траектории с помощью опции Удалить пологие слои. Этот пример показывает чистовую траекторию по Z с выбранным параметром Удалить пологие слои.
Когда опция Удалить пологие слои не выбрана, траектории вставляются между каждым слоем. В результате пологие области являются относительно плоскими.

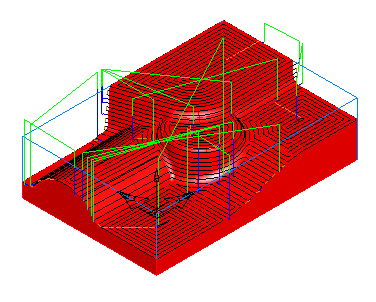

Когда выбрана опция Удалить пологие слои, слои в плоских областях удаляются. Это приводит к удалению некоторых, возможно, ненужных слоев, но обычно пологие области крупнее, а пологие траектории больше изменяются в направлении Z.
