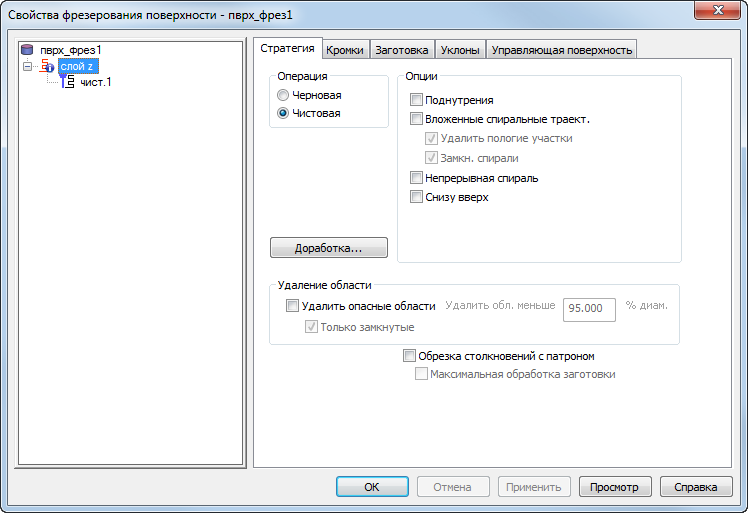

Поднутрения — Выберите эту опцию, чтобы разрешить дисковым фрезам обрабатывать поднутрения. Когда параметр Поднутрения выбран, становится доступной вкладка Сторона обработки.
Опция Поднутрения недоступна, когда включена опция Вложенные спиральные траектории.
Вложенные спиральные траектории
Непрерывная спираль — данный параметр позволяет остановить подъем инструмента от поверхности при обработке.
Включите Непрерывную спираль, чтобы получить траекторию, которая остается в постоянном контакте с поверхностью, сокращая вероятность оставления следов на поверхности, вызываемых отводами и подводами к поверхности.
Стандартные траектории по Z-слоям создают проходы с постоянной высотой Z, как показано ниже. Инструмент либо отводится, либо идет подача вдоль поверхности между Z-слоями.
Когда опция Непрерывная спираль включена, траектории превращаются в непрерывную спираль. Траектории больше не имеют постоянной высоты Z.
Снизу вверх — Включите эту опцию, чтобы резать элемент Поверхность снизу вверх. Отключите её, чтобы резать сверху вниз.
Доработка — Нажмите на эту кнопку, чтобы открыть диалог Доработка.
Удаление области
Удалить опасные области — Удаляет небольшие сегменты траектории, чтобы предотвратить повреждение инструмента при использовании нецентрорежущих инструментов. При обработке маленьких карманов удаление мелких сегментов предотвращает удар по необрабатываемому материалу центральной нижней нережущей частью инструмента. Удаление небезопасных сегментов отфильтровывает обработку изолированных областей с небольшими перемещениями режущего инструмента.
Удалить области меньше — Удаляет сегменты, которые меньше введенного процента от диаметра инструмента, если только они не окружают элемент Выступ.
Только замкнутые — выберите этот параметр, чтобы удалить сегменты в изолированных областях, которые меньше значения Порог.
Обрезка столкновений с патроном — Обрезает траекторию там, где патрон или хвостовик сталкивается с поверхностью детали или контрольной поверхностью. Когда выбрано, атрибуты Зазор патрона и Зазор хвостовика отображаются на вкладке Фрезерование для операции.
Максимальная обработка заготовки — Используйте с опцией Обрезка столкновений с патроном, чтобы обрабатывать заготовку максимально близко к форме конечной детали, не вызывая столкновений с патроном. Это создает более плавные траектории с меньшим количеством отводов, что может повысить качество поверхности и сократить время обработки, но может вызвать увеличение холостых ходов для некоторых деталей.
Удаление области в чистовой обработке по Z-слоям (пример):

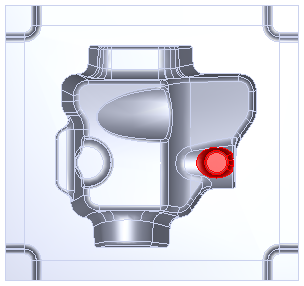

Эта деталь матрицы имеет маленький карман (показан красным):

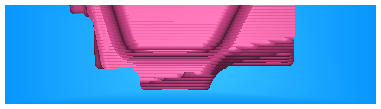

После использования черновой обработки по Z-слоям выполняется получистовая обработка по Z-слоям с невыбранной опцией Удалить опасные области. Вот вид спереди 3D симуляции, показывающий удаление материала:
Низ кармана чуть-чуть больше диаметра инструмента, и инструмент с трудом перемещается в этих области. Нецентрорежущий инструмент не может резать материал в самом низу кармана.
Это симуляция с выбранной опцией Удалить опасные области и параметром Удалить области меньше, установленным на 80 % от диаметра инструмента:
Область маленького кармана удалена из траектории. Это защищает инструмент и предотвращает повреждения.
