Этот параметр может использоваться для фильтрования областей, имеющих минимальный остаток материала, оставляемого предыдущей фрезой. По умолчанию используется значение 0, которое означает, что выполняется попытка резания везде, где предыдущий инструмент имел двойной контакт с поверхностями детали, включая скругление того же размера, что и предыдущий инструмент (принимая, что Процент перекрытия границы также установлен на 0). Если Минимальный остаток материала задан как положительное число, то доработка будет включать только траектории, которые удаляют остаток материала, превышающий эту глубину. Эта опция используется для тех случаев, когда у вас есть несколько скруглений детали точно такого же размера, что и предыдущий инструмент, и несколько - меньшего. Если вы не хотите выполнять доработку скруглений детали, которые точно такого же размера, что и предыдущий инструмент, то можно установить Процент перекрытия границы на 0, а Минимальный остаток материала на 1 или 2 допуска обработки, чтобы убедиться, что скругления с радиусом предыдущего инструмента не дорабатываются.

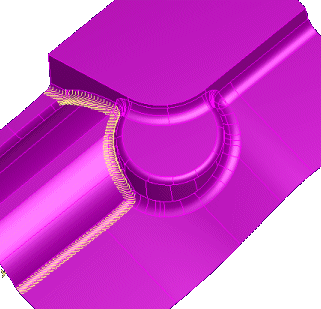

Деталь из следующего примера имеет несколько скруглений с радиусом 10 мм и несколько более маленьких скруглений. Доработка с Предыдущим диаметром инструмента 20 мм и Процентом перекрытия границы по умолчанию в 5% дорабатывает все скругления:

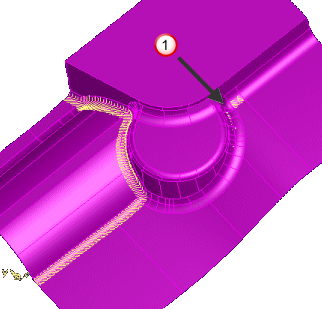

Если установить Процент перекрытия границы на 0, чтобы избежать резание 10-мм скруглений, то мы можем получить некоторые нежелательные траектории, в зависимости от допуска обработки и точности модели детали. Здесь допуск обработки установлен на 0.01 мм, и у нас есть несколько нежелательных траекторий:
|
|
|
- Нежелательные траектории

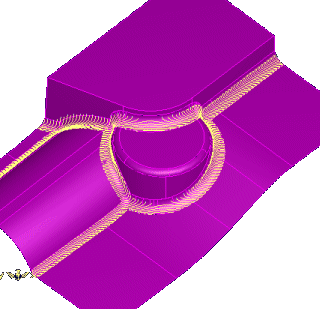

Обычно установка Минимального остатка материала на значение, которое в два раза больше допуска (0.02 мм в данном случае), исключает эти дополнительные проходы инструмента.
Другое применение Минимального остатка материала - это исключение шума от траекторий доработки из-за неточностей в поверхностях детали, нетвердотельных моделей, плохих допусков и т.д.
