Эта стратегия объединяет две разных траектории, одна для чистовой обработки пологих участков детали, вторая для чистовой обработки отвесных участков.
Траектория Вдоль X или Спиральная применяется к пологим областям, а чистовая обработка по Z-слоям обрабатывает отвесные области.
Параметр Предел уклона до на странице Стратегия обозначает угол, который разделяет две области. Части поверхностей с уклоном меньше, чем этот угол, обрабатываются с помощью параллельных траекторий, а более отвесные области - по Z-слоям.
Опция Перекрытие указывает, насколько перекрываются две области. Перекрытие 0 означает, что две области разделены. Значение 10 означает, что два прохода перекрываются на 10 градусов.
Растровый проход параллелен оси X, если вы не ввели Угол растра. Установите для параметра Угол растра значение 90
, чтобы он был параллелен оси Y. Если вы используете траекторию спираль к центру или спираль от центра для пологих областей, то форма этих областей автоматически вычисляется на основании границ области уклона.

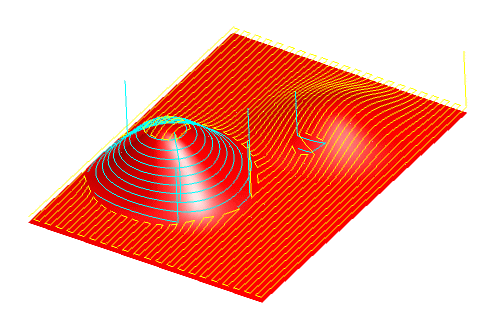

- Комбинированный пример с растром

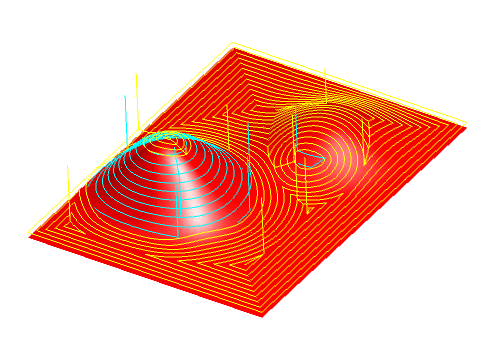

- Комбинированный пример со спиралью
