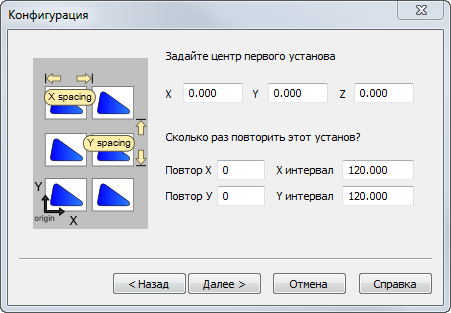

Можно использовать диалог Конфигурация, чтобы задать количество копий и положения установов.
Чтобы завершить диалог Конфигурация:
- Введите координаты начала отсчета первого установа в полях X, Y и Z.
- Если нужно повторить установ в проекте многоместного приспособления, введите количество повторений и интервалы между установами. Повторение установов организовано в прямоугольном массиве.
X интервал и Y интервал - это расстояния между началами координат деталей. В зависимости от вашего постпроцессора значения этих интервалов могут никак не влиять на деталь, которая изготавливается на станке. Это управляется параметром ID зажима и тем, как ID зажима используется, чтобы разместить другие детали относительно друг друга.
Прим.: Можно вводить отрицательные значения.ID зажимов повторяющихся установов нумеруются последовательно от ранее используемого номера.
- Нажмите Далее.
Если вы вводили значения в полях Повтор Х или Повтор Y, отображается вкладка Расположение, где можно задать расположение повторяющихся установов.
Если есть только один установ, открывается диалоговое окно Просмотр.
